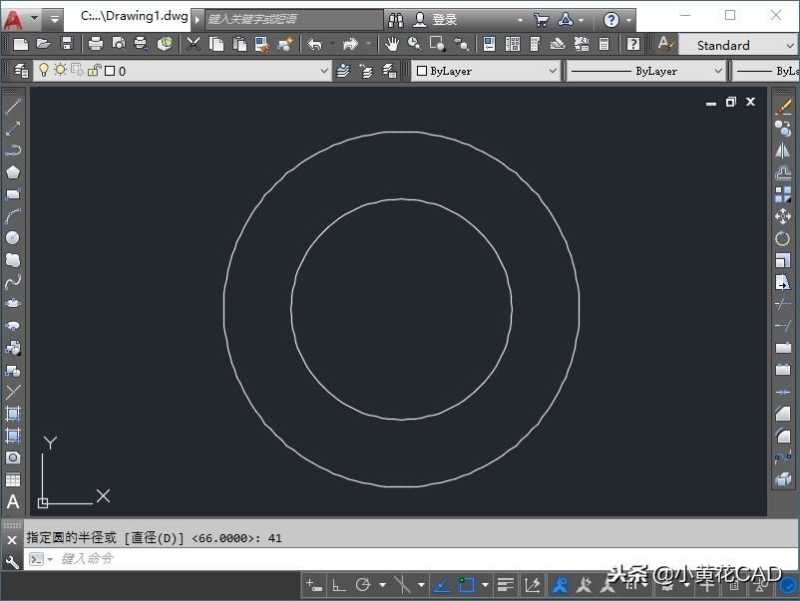

1，俯视图，绘制两个同心圆，直径分别为132和82

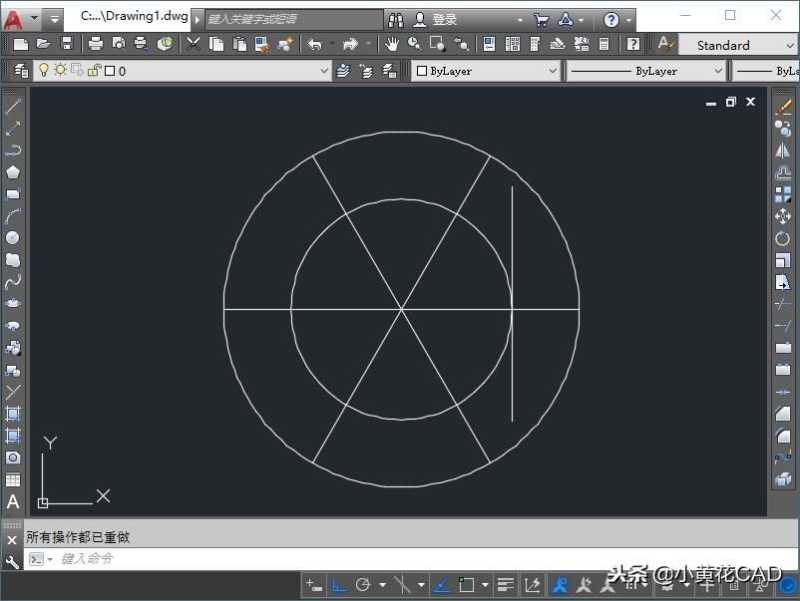

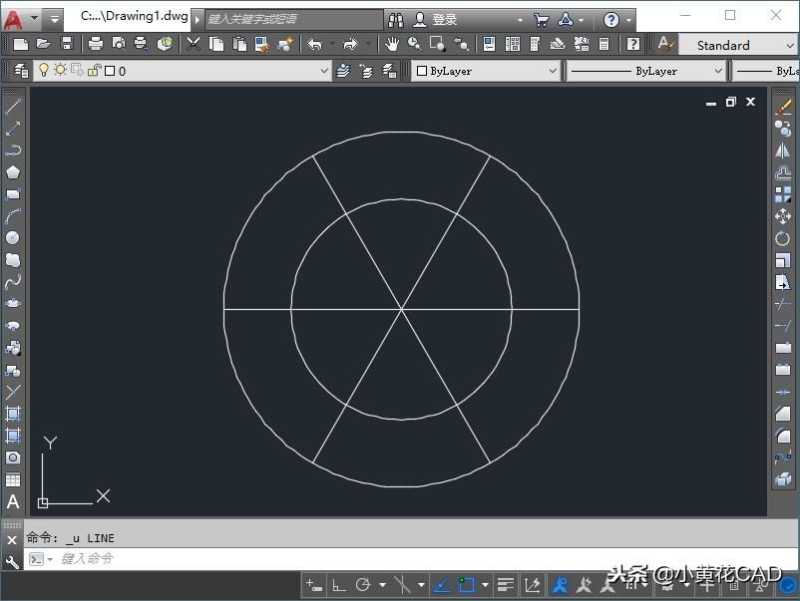

2，圆心为起点，往右绘制一条横线，连接到132的圆的右象限点，并圆周阵列6份



3，绘制82的圆的竖直切线，经过其右象限点，长度任意

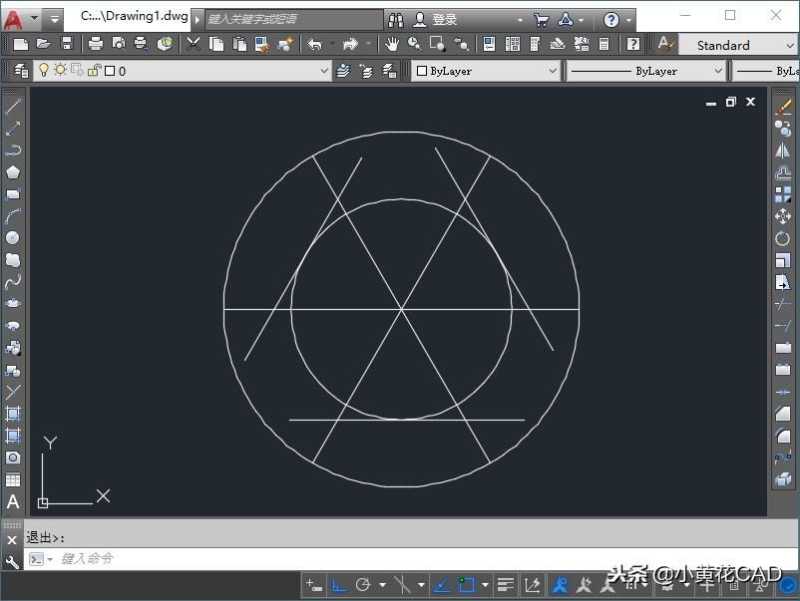

4，圆心为基点，竖直切线旋转30°，并阵列3份

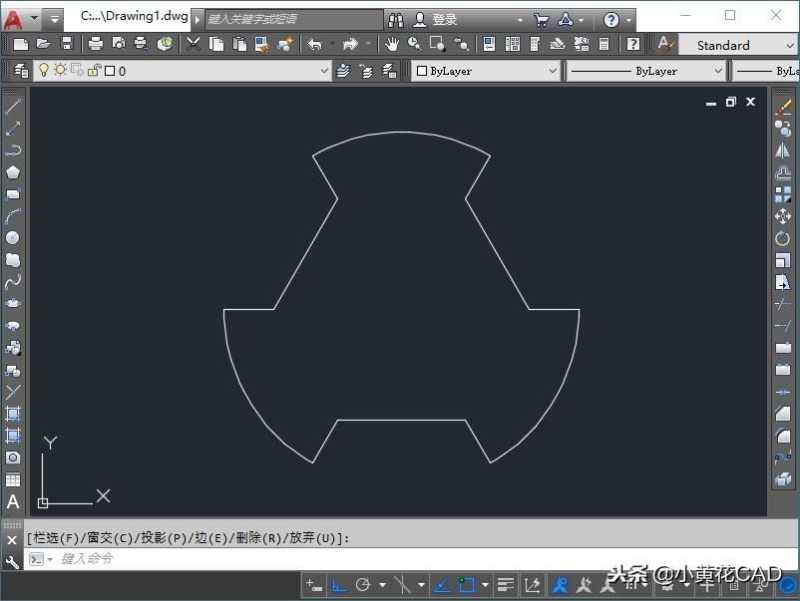

5，修剪、删除多余的图形



6，132圆弧上象限点往下，距离12.5为圆心，绘制直径12的圆，完成底座轮廓线的绘制

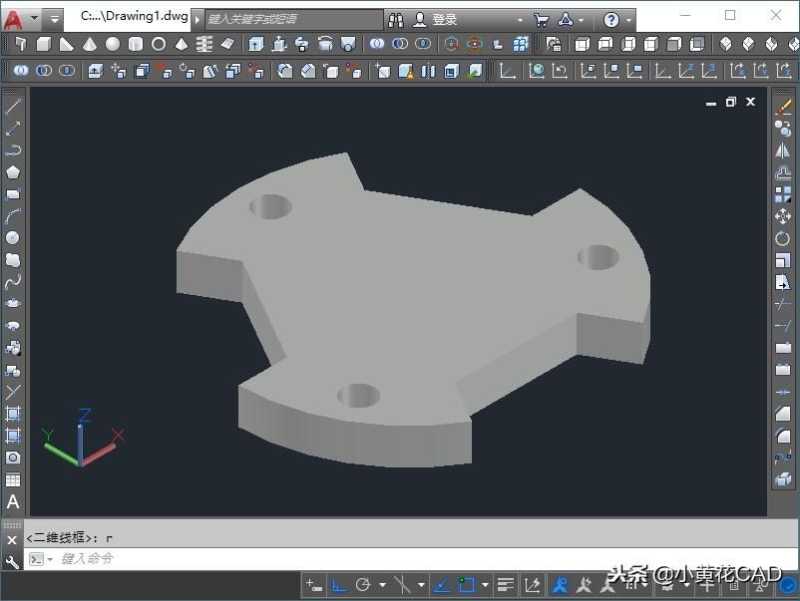

7，通过面域、拉伸、差集三个步骤，做出底座实体部分模型



---

8，前视图，轻松o(╯□╰)o绘制出上部主体半剖面轮廓线

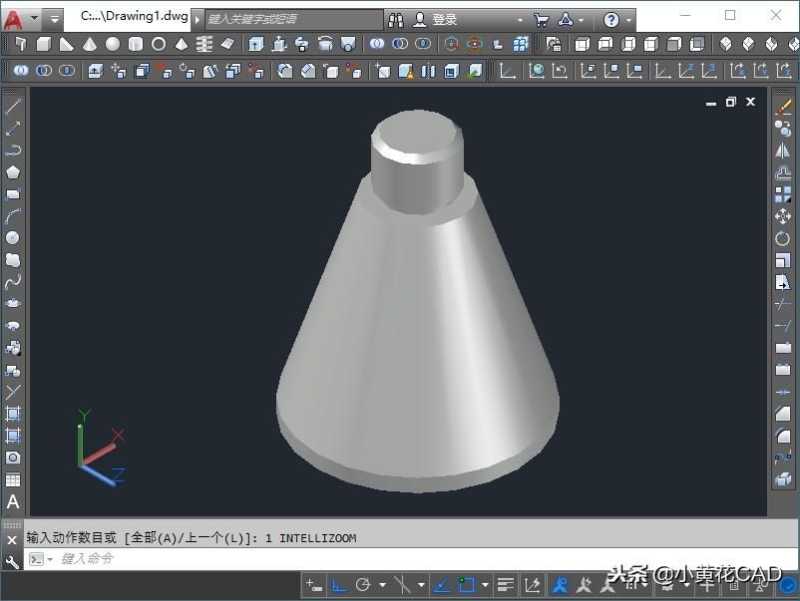

9，通过面域、旋转两个步骤，得到上半部分实体模型



---

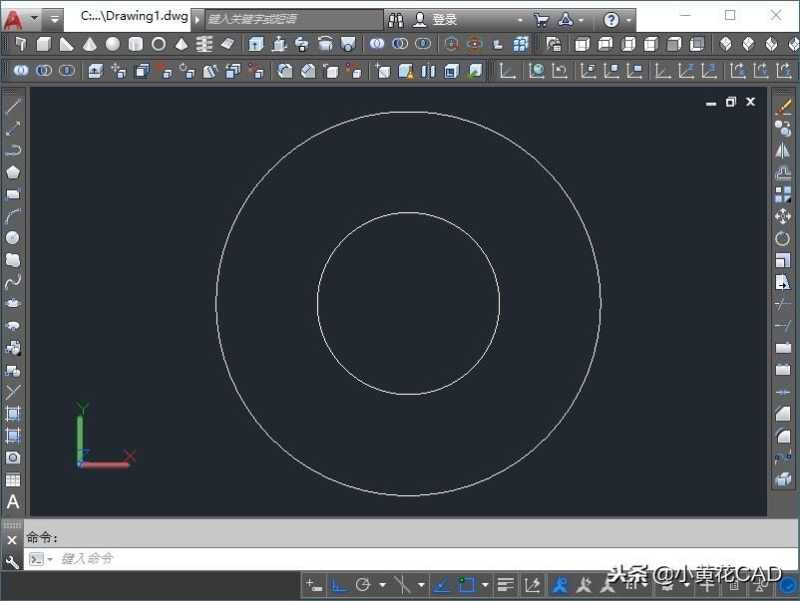

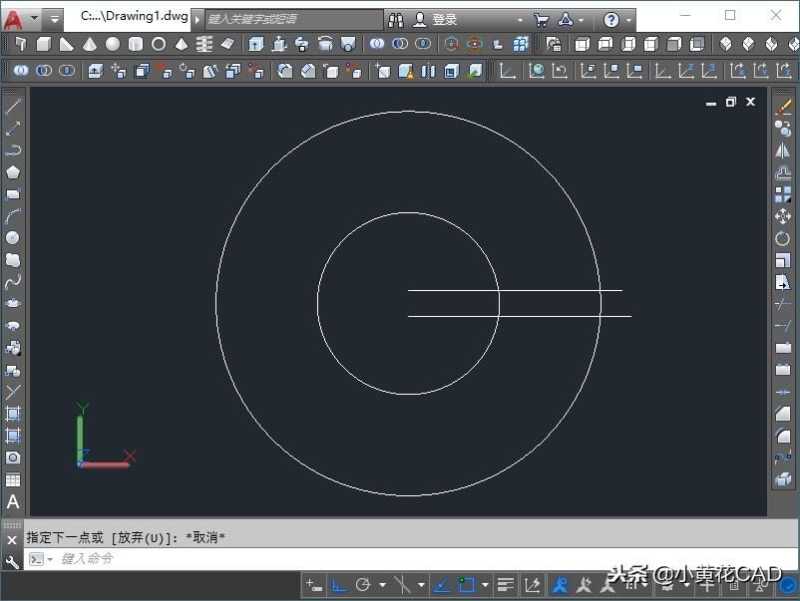

10，俯视图，绘制两个同心圆，直径分别为76和36



11，圆心往上、往下各2.5为起点，往右绘制水平直线，长度任意

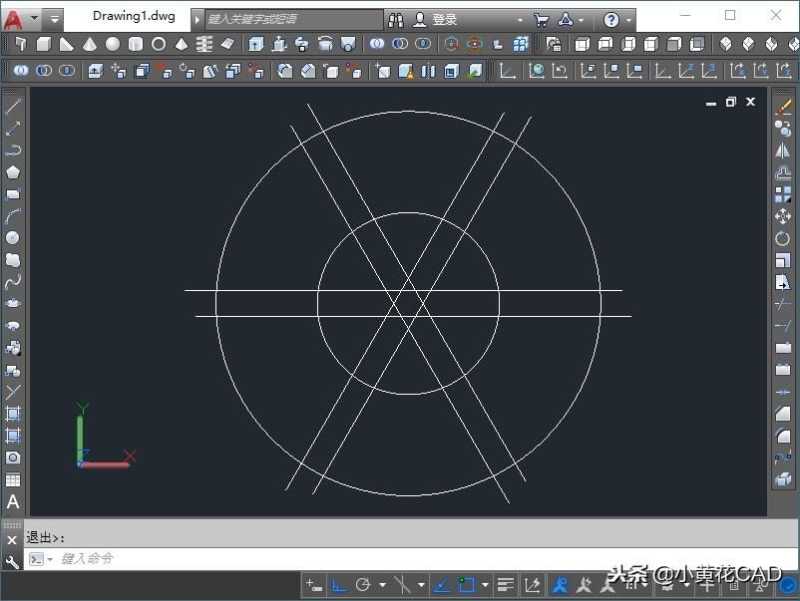

12，阵列6份

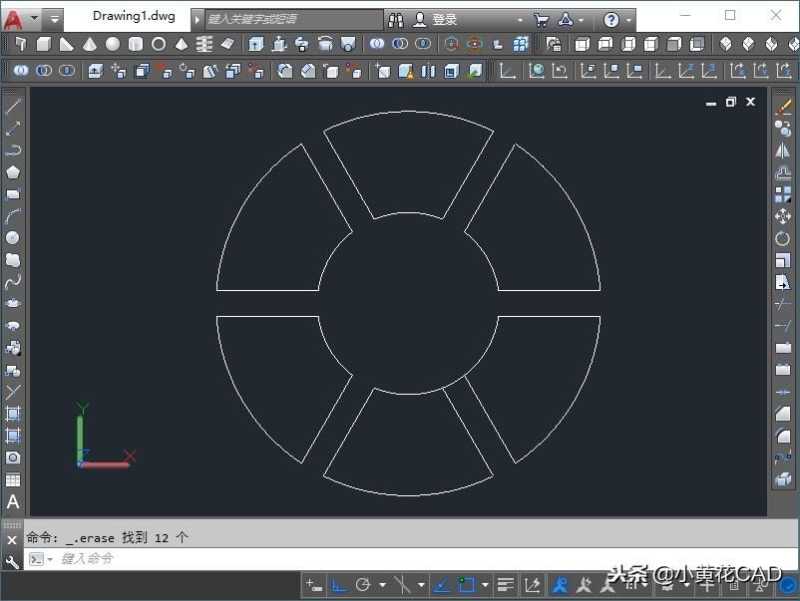

13，修剪多余图形

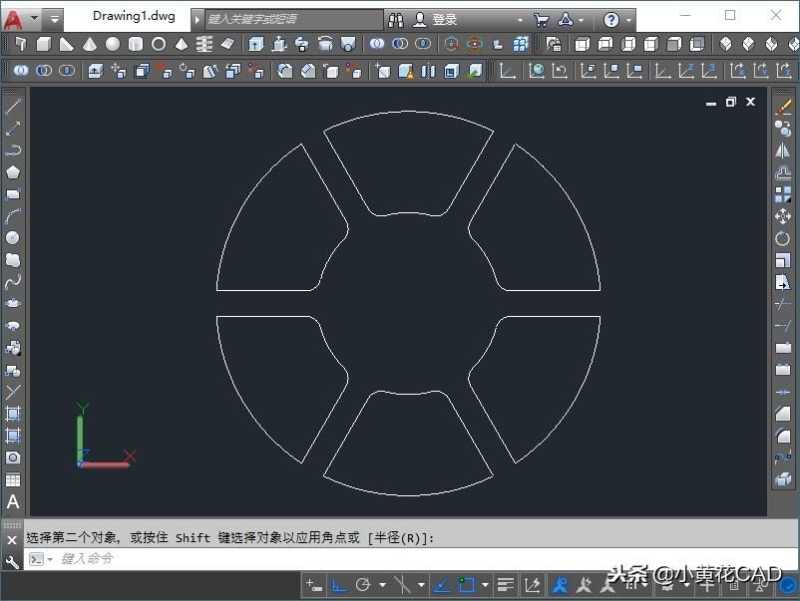

14，36的圆和直线连接处圆角R3

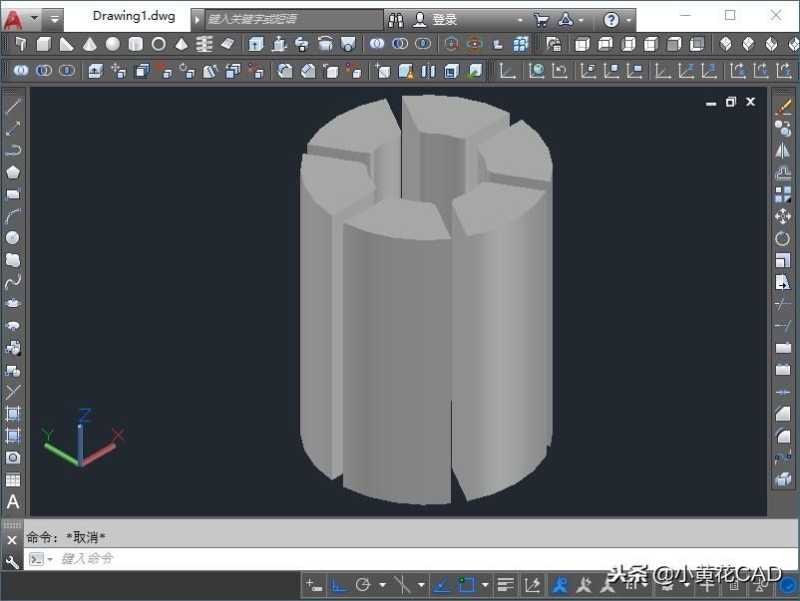

15，通过面域、拉伸两个命令，得到实体部分，高度任意，不要太矮



---

16，上步得到的实体，和上半部分主体进行定位

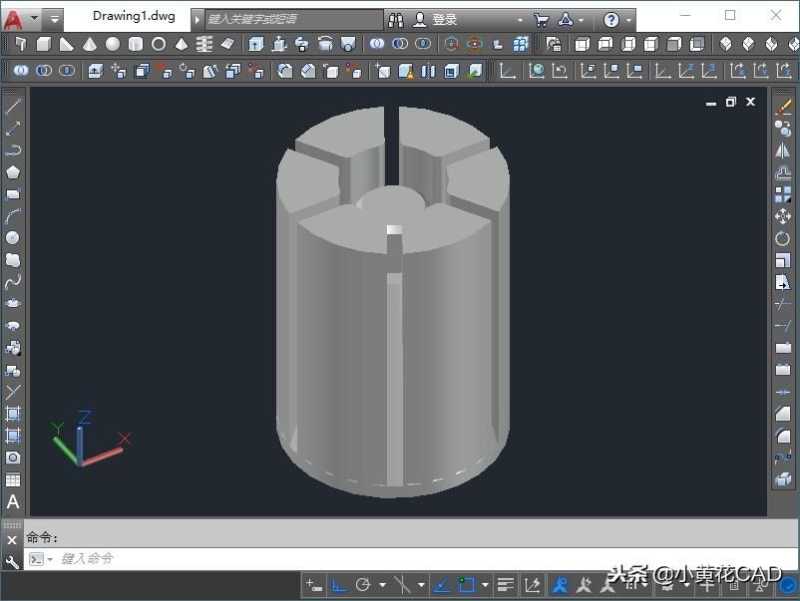

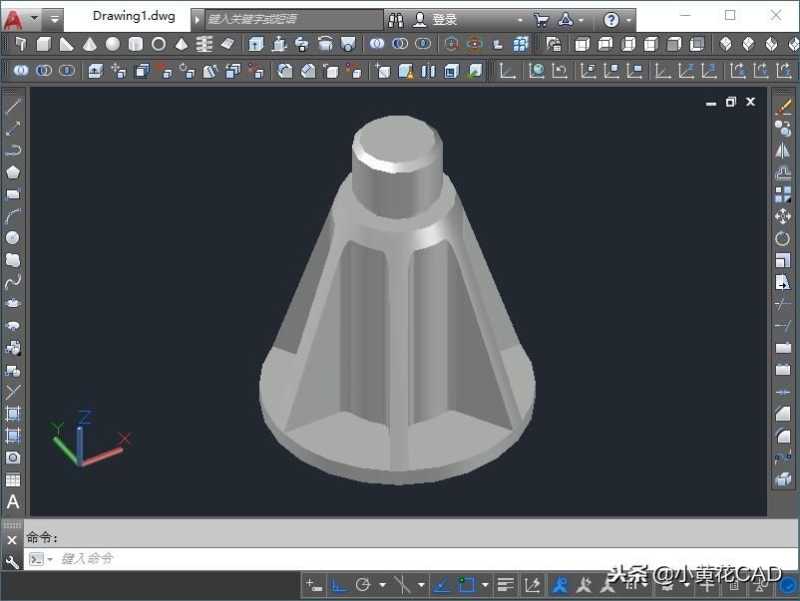

17，通过差集命令，得到上部分主体外部完成模型



---

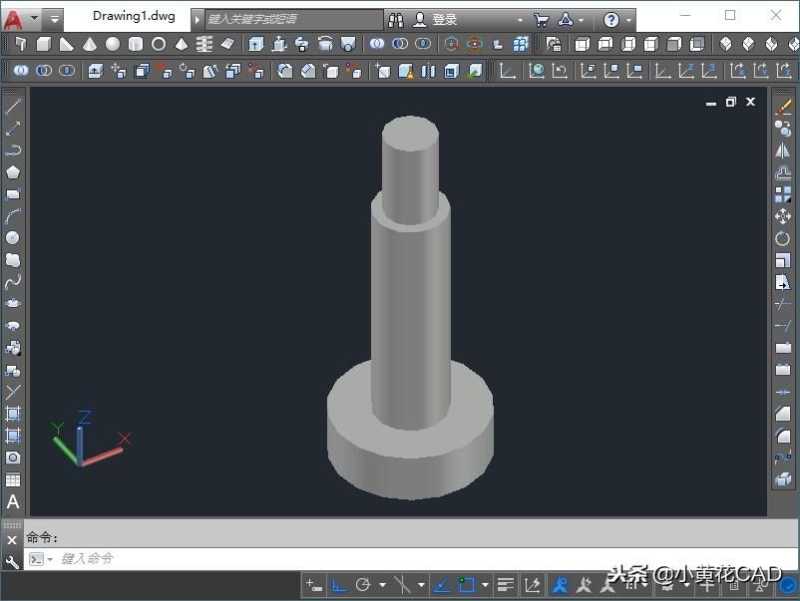

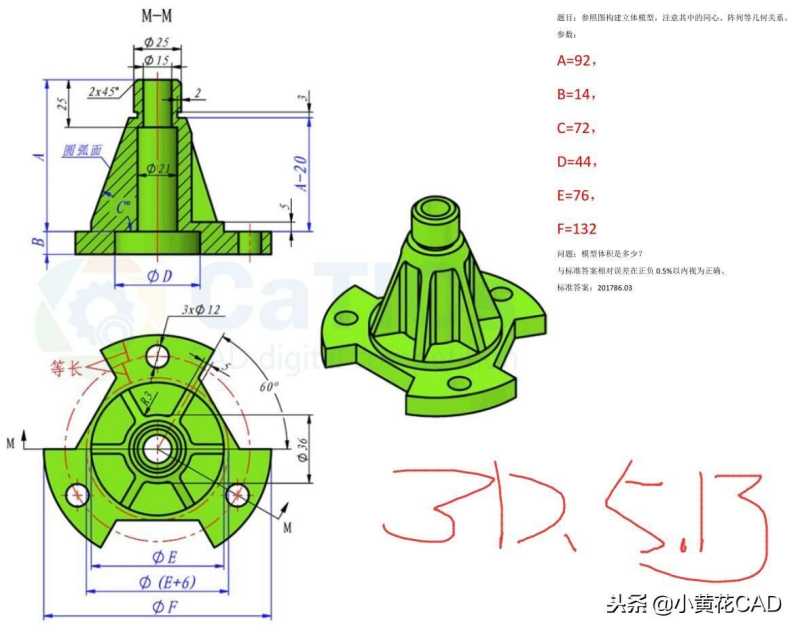

18，绘制内部孔的三个圆柱，尺寸参考原图，并进行并集操作



19，上下主体进行定位，并进行并集操作

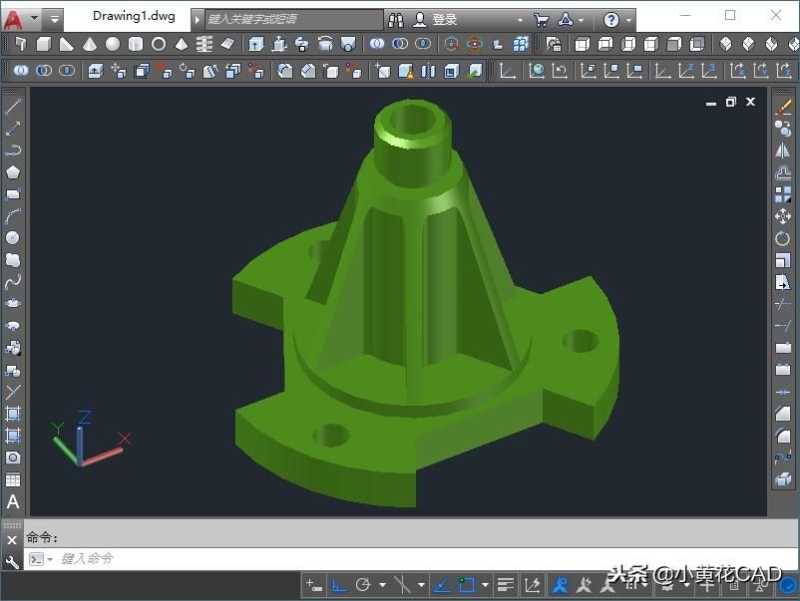

20，通过差集运算，得到最终模型
