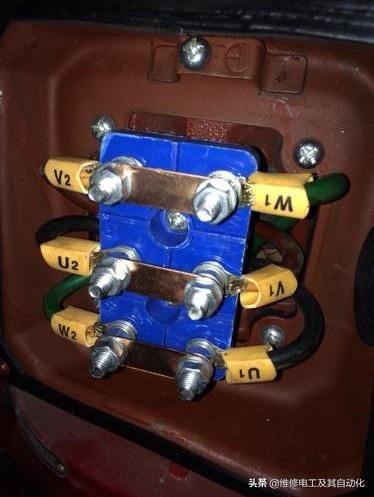

三相异步电动机定子的三相绕组共有六个出线端头，每相的首尾端分别用U1-U2、V1-V2、W1-W2标记，这六个出线端头接在机座上的接线盒中，如图所示。

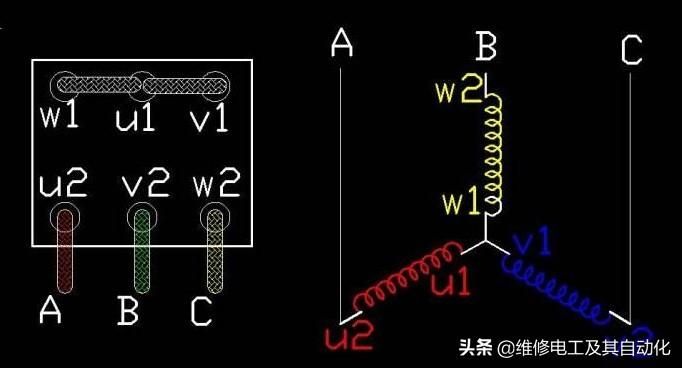

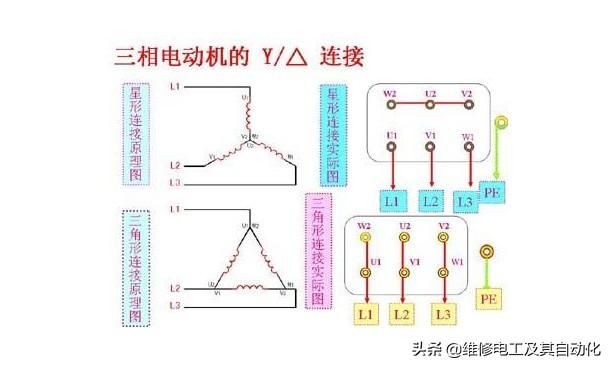

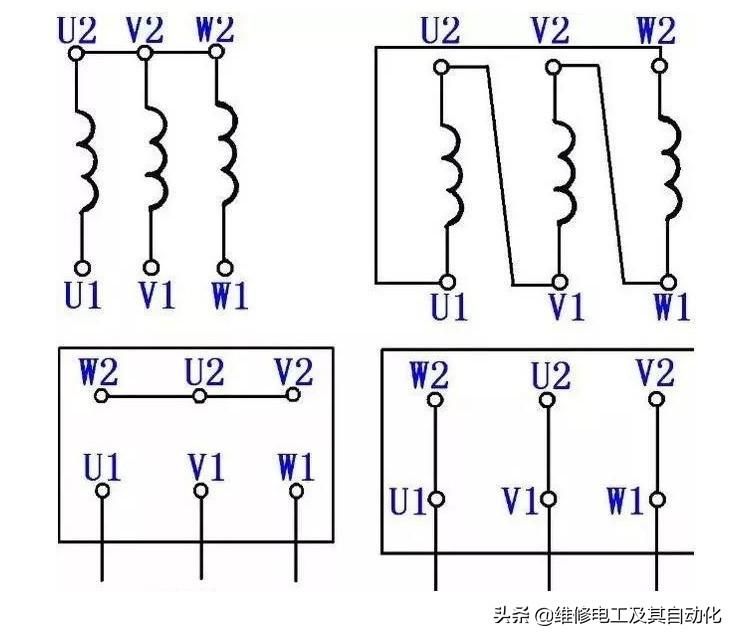

定子绕组可接成星形，也可接成三角形。在电动机的铭牌上一般标有定子三相绕组的接线方法和三相绕组应接的电源线电压额定值。例如，若电压标为 380 伏，接线方法标为三角形，则表示所接电源的线电压应为 380 伏，定子绕组应接成三角形。如果接成星形，则电动机的输出功率会降低，同时由于电流增大，还可能引起电机过热。若电压标为 220/380 伏，接线方法标为▲/Y，则表示电源线电压为220伏时，定子绕组应接成▲形。如果电源线电压为 380伏，误将这台电动机的定子绕组接成▲形，则电机将被烧毁。
