iOS之武功秘籍㉑: 组件化

在进行组件化时，有以下几点需要说明：

• 1.只能上层对下层依赖，不能下层对上层的依赖，因为下层是对上层的抽象
• 2.项目公共代码资源下沉
• 3.横向的依赖尽量少有，最好下沉至通用模块或者基础模块

二、组件化方案

目前常用的组件化方案主要有两种：

• 1·本地组件化：主要是通过在工程中创建library，利用cocoapods的workspec进行本地管理，不需要将项目上传git，而是直接在项目中以framework的方式进行调用
• 2.cocoapods组件化：主要是利用cocoapods来进行模块的远程管理，需要将项目上传git（这里的组件化模块分为公有库和私有库，对公司而言，一般是私有库）

本地组件化

1.创建主工程

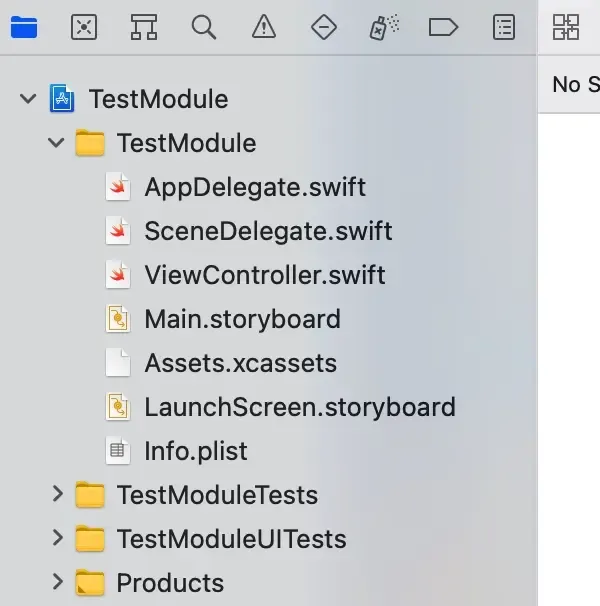

• 首先创建主工程



• 集成cocopods，进行本地管理

• 编辑podfile，并执行pod install

2.创建组件

可以创建自己的模块：

• 主工程：主要实现表层业务代码
• Base：基类封装
• Tools：工具（字符串，颜色，字体等）
• Service：服务层，封装业务工具类，例如网络层服务、持久化服务等
• Pods：第三方依赖

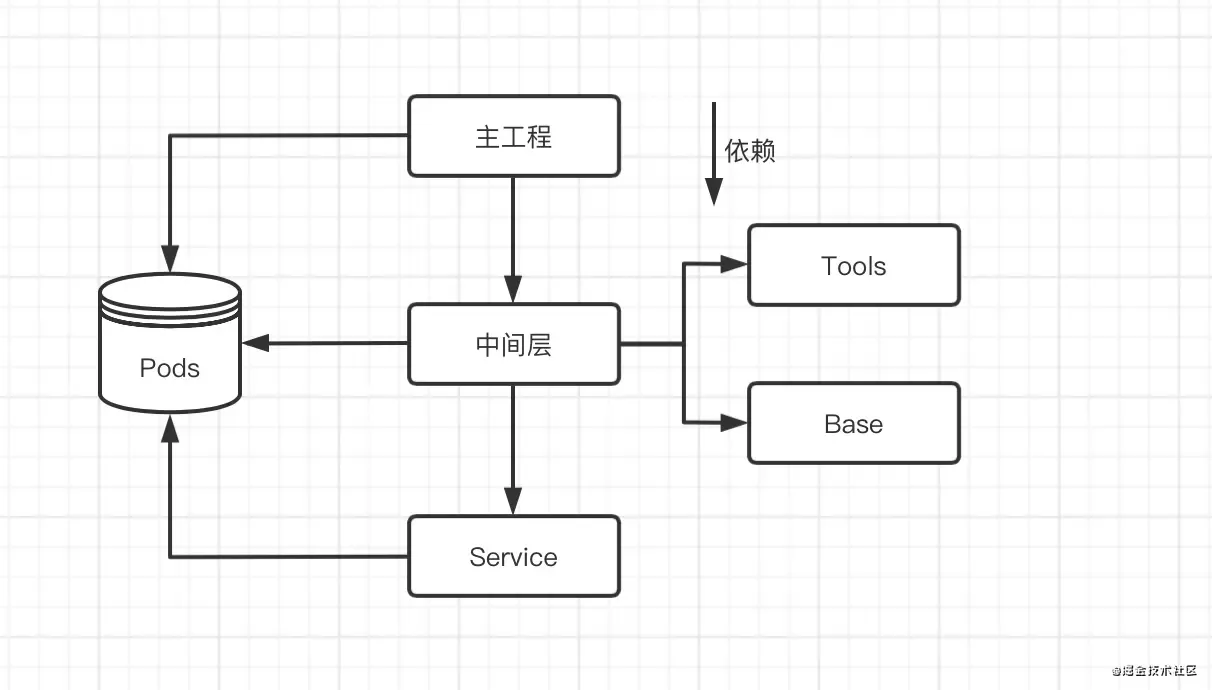

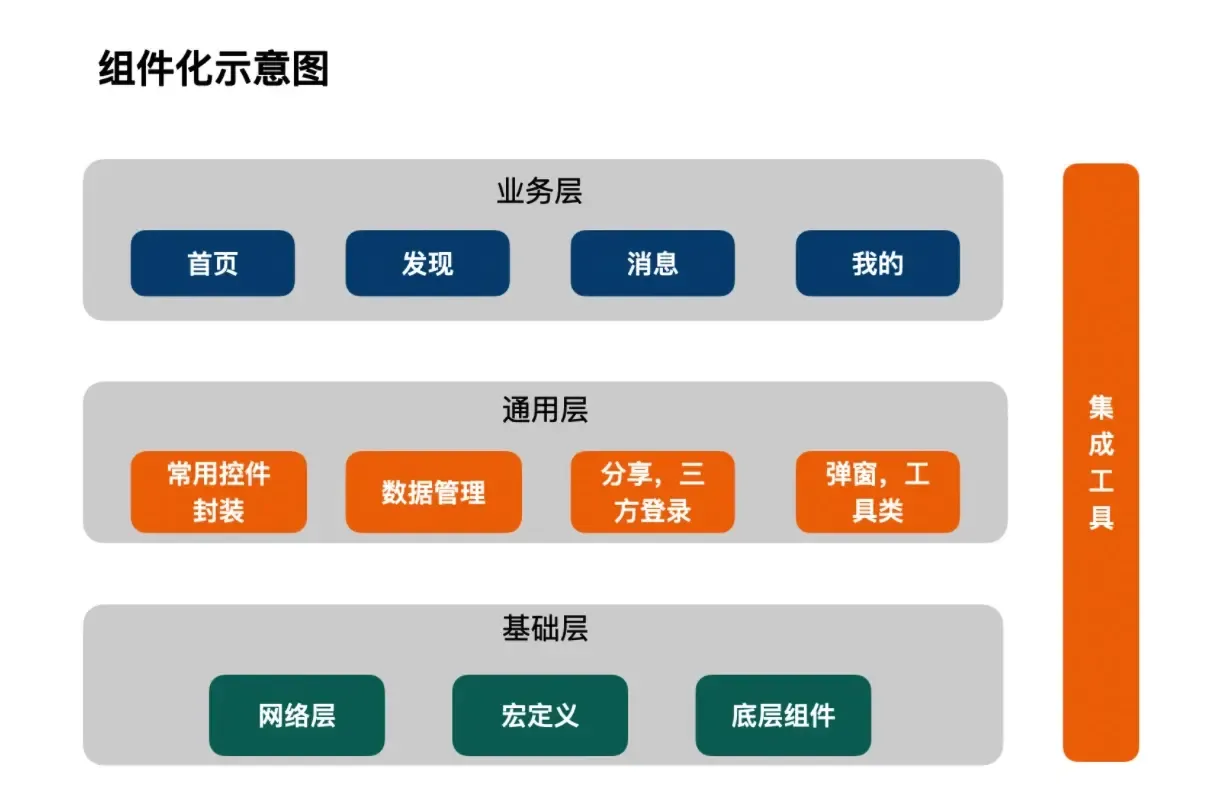

  其中，各个模块间的关系如下所示



下面我们进行简单的模块创建，我们以Service为例：

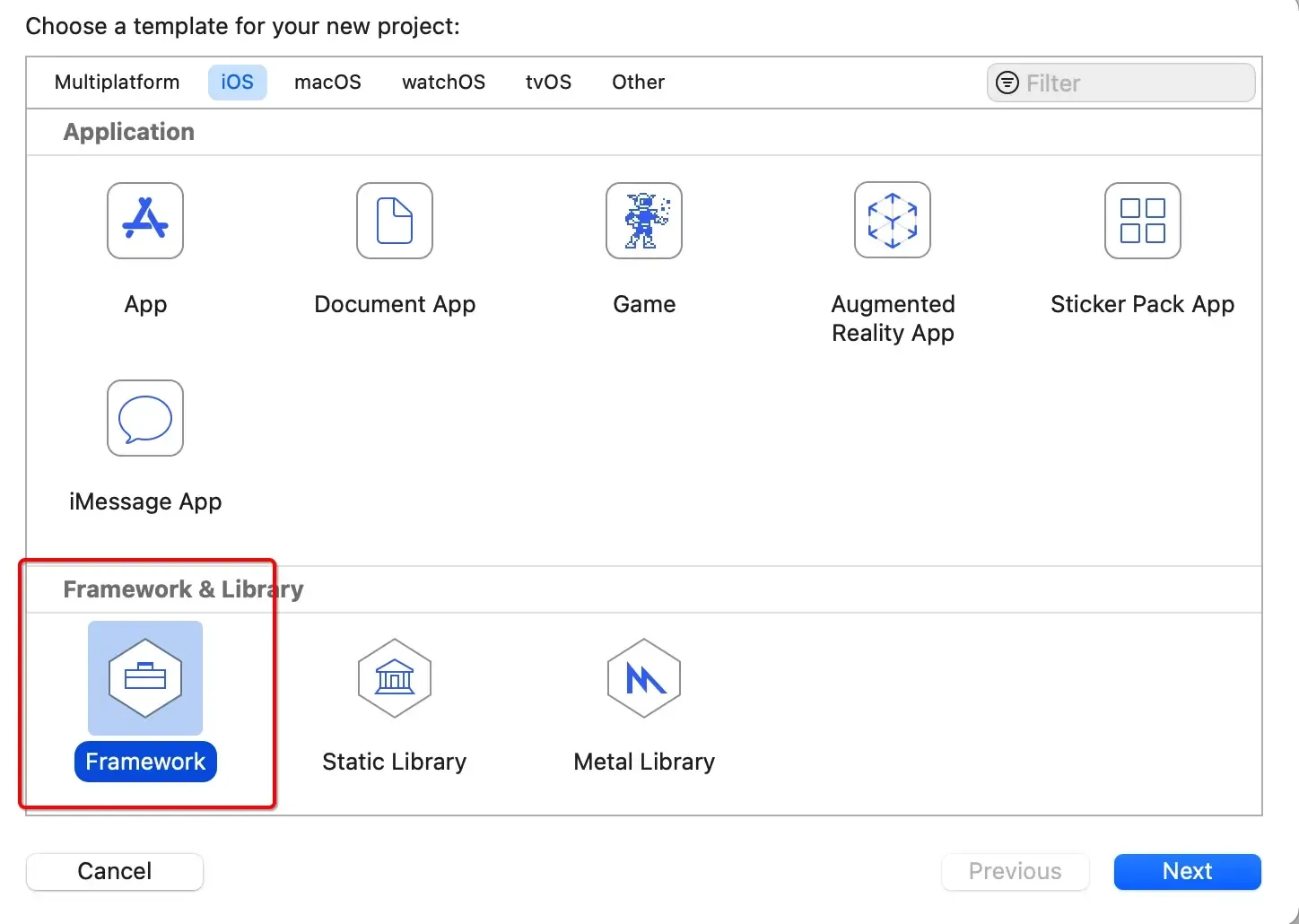

• 1.选择new -> project -> iOS -> Framework，新建一个模块

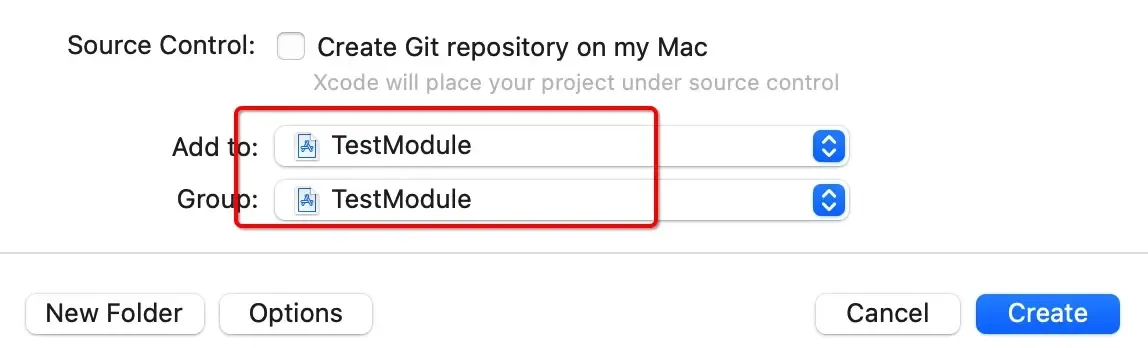

• 2.选择正确的Group 和 WorkSpace（这里需要注意一点：创建的library最好放在主工程根目录下，否则后续podfile执行pod install时会报错）

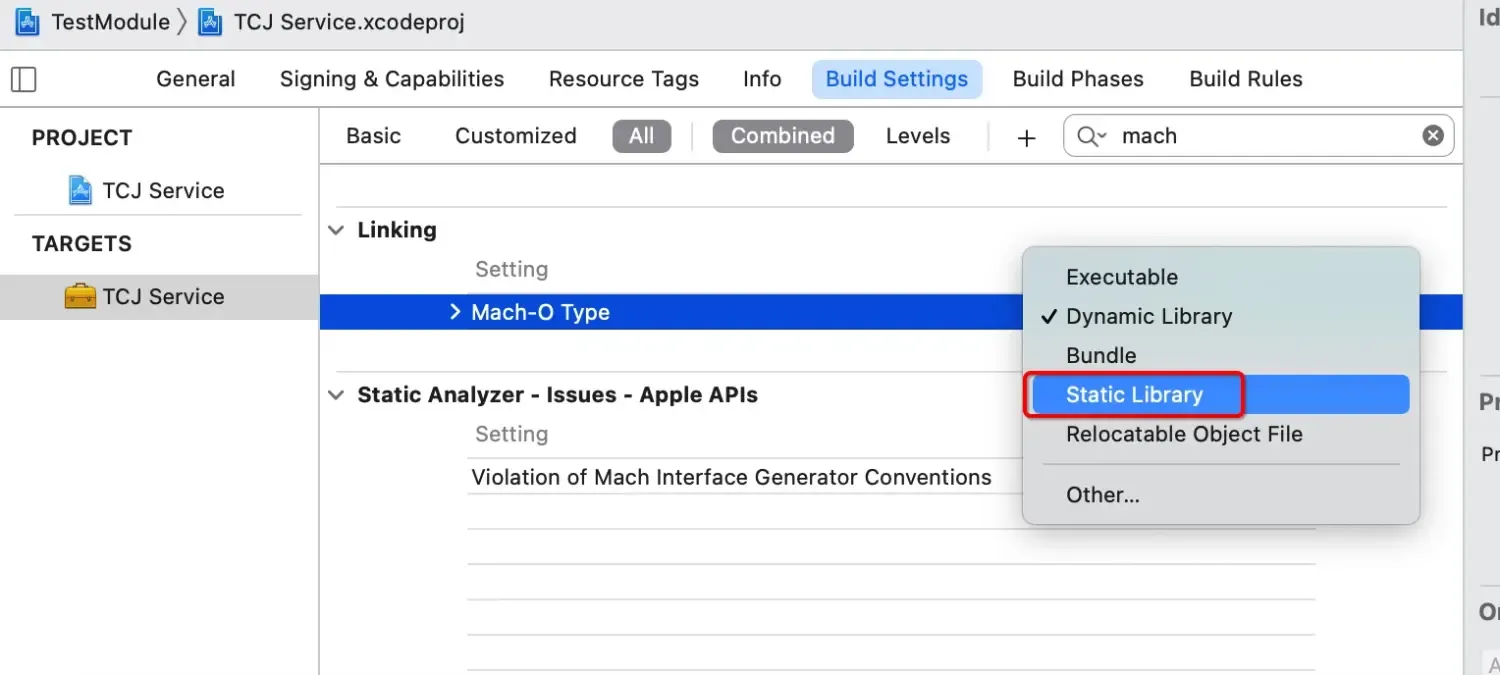

• 3.将创建的library的Build Settings -> Mach-O Type修改为静态库Static Library



3.主工程调用library

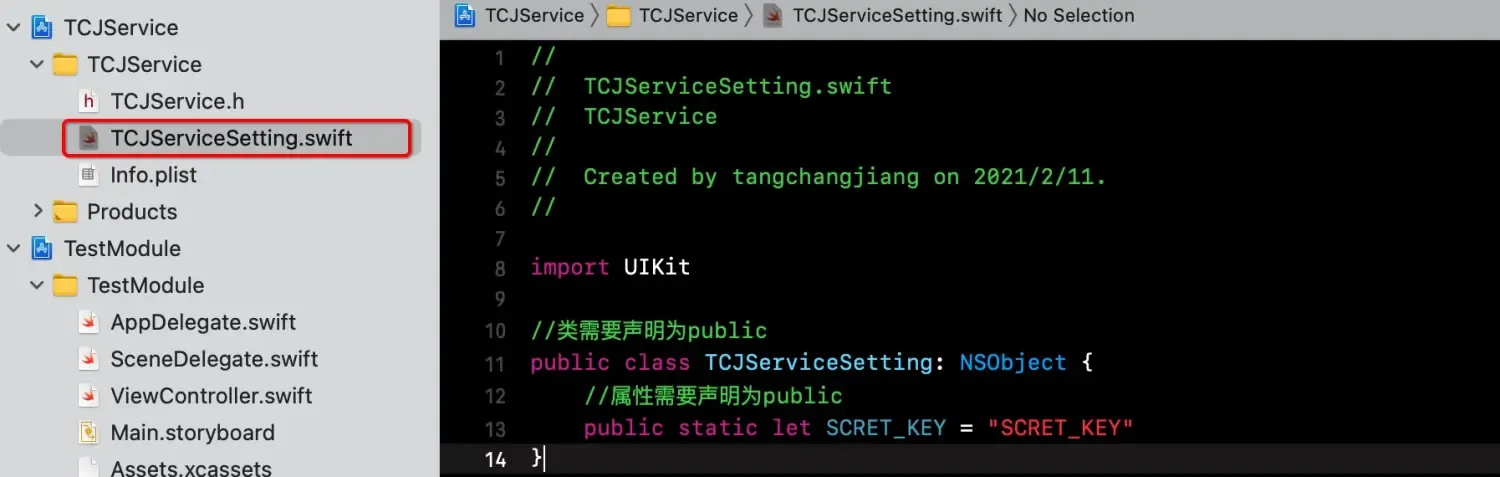

在TCJService中新建一个文件，并添加如下代码

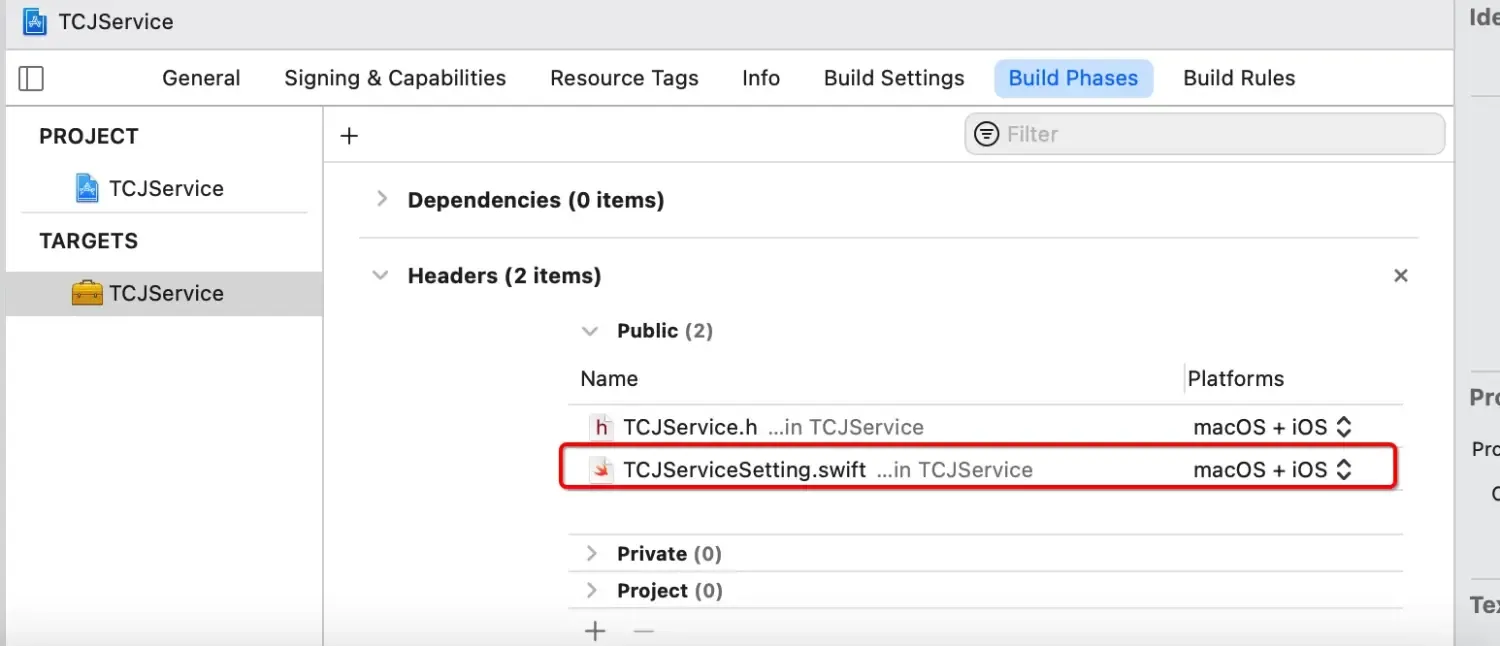

• 在Build Phases -> Headers -> Public中将新建的文件添加为public，这样主工程才能访问该文件

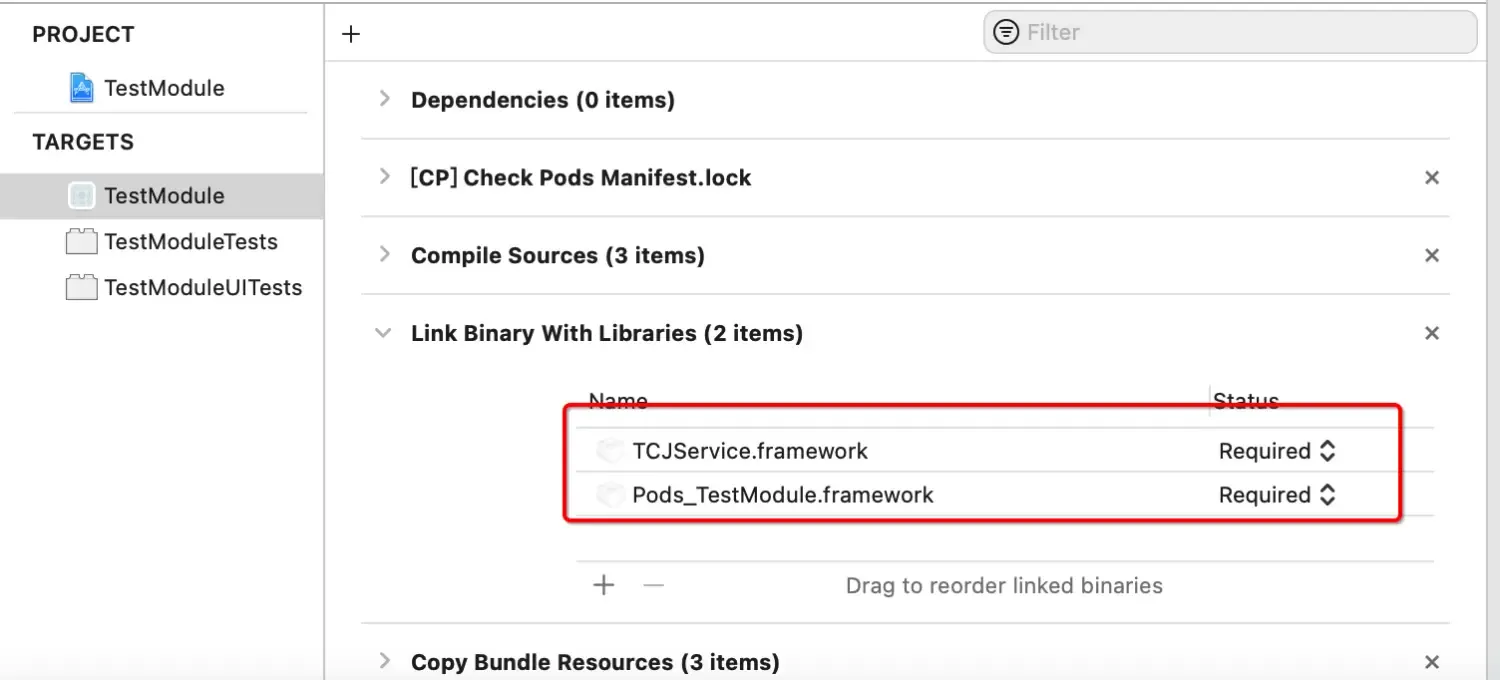

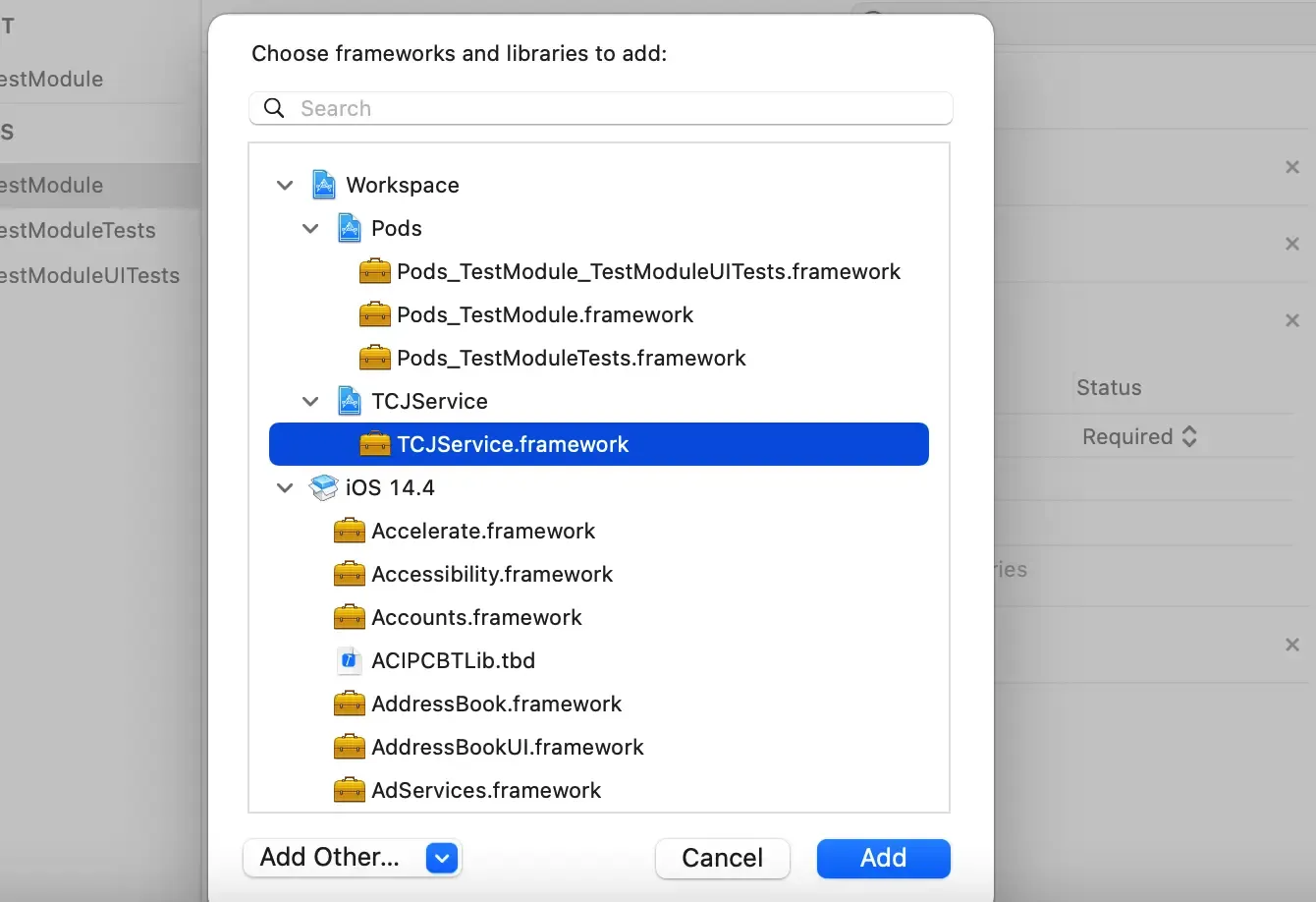

• 在主工程中，选择target -> Linked Binary With Libraries中添加TCJService，只需要build主工程，library能够自动联编

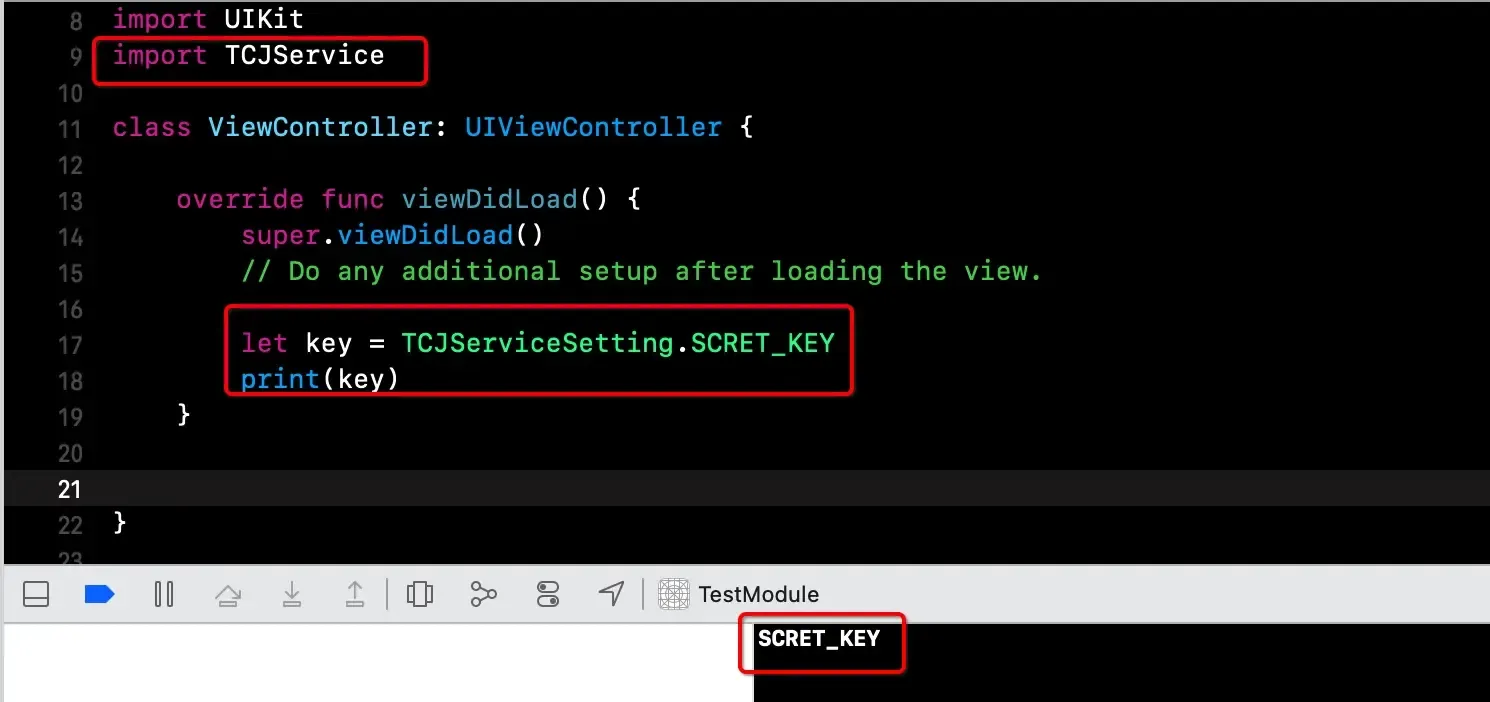

• 主项目调用:首先import TCJService，然后使用



这里需要注意的是，子library之间的互相调用，与主工程调用library类似，主需要添加依赖、暴露header即可.

4.使用cocoapods管理三方依赖

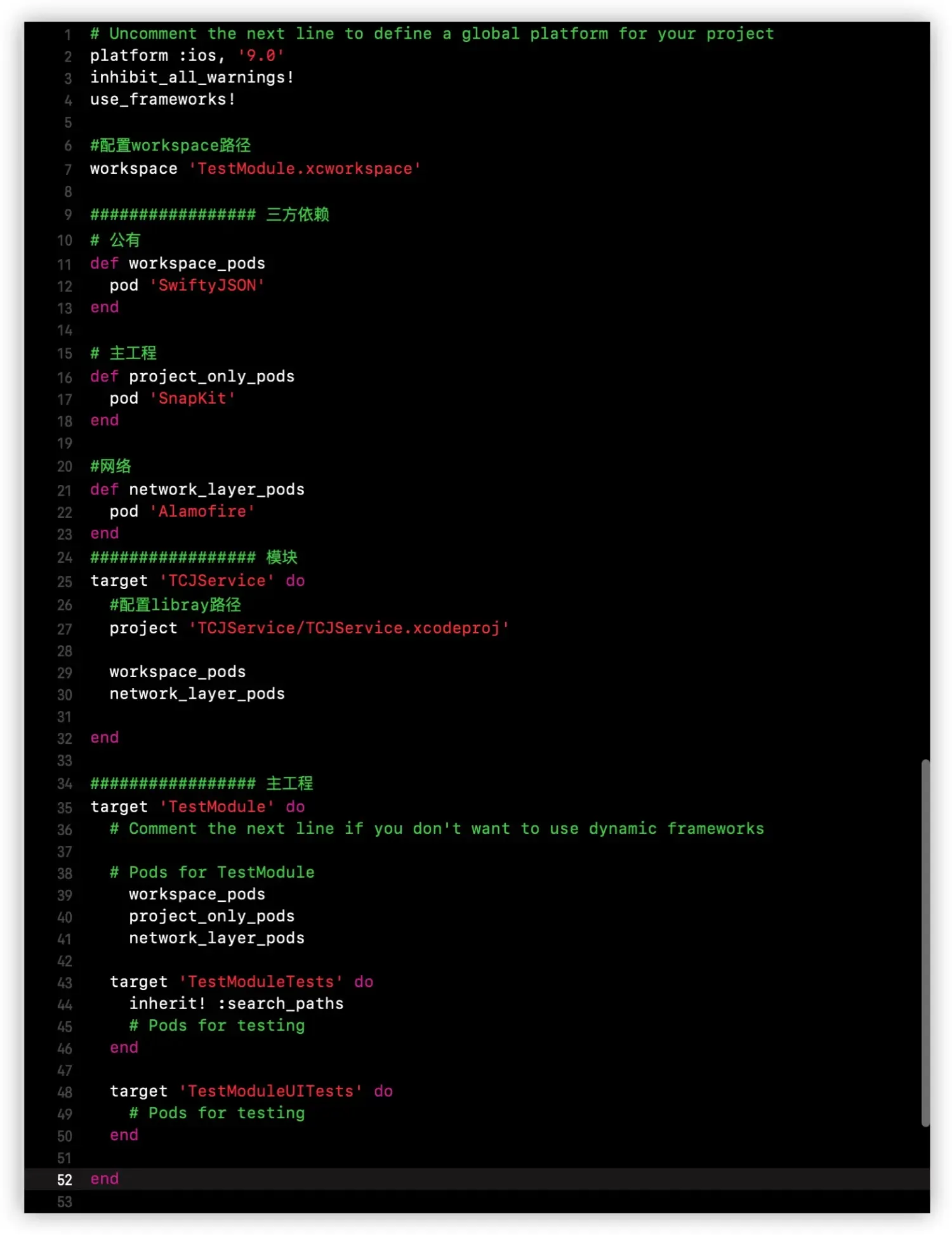

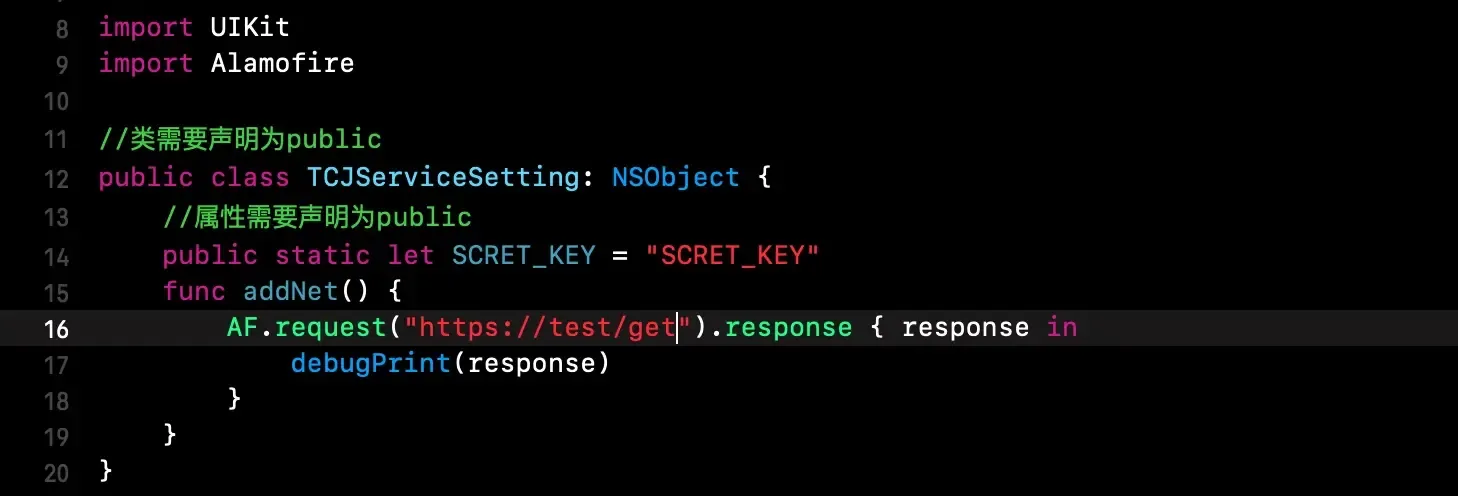

假设我们需要在TCJService中封装网络层代码，需要用到三方库Alamofire，在podfile中进行如下修改

到此，一个本地组件化的模块就配置完成了

cocoapods组件化

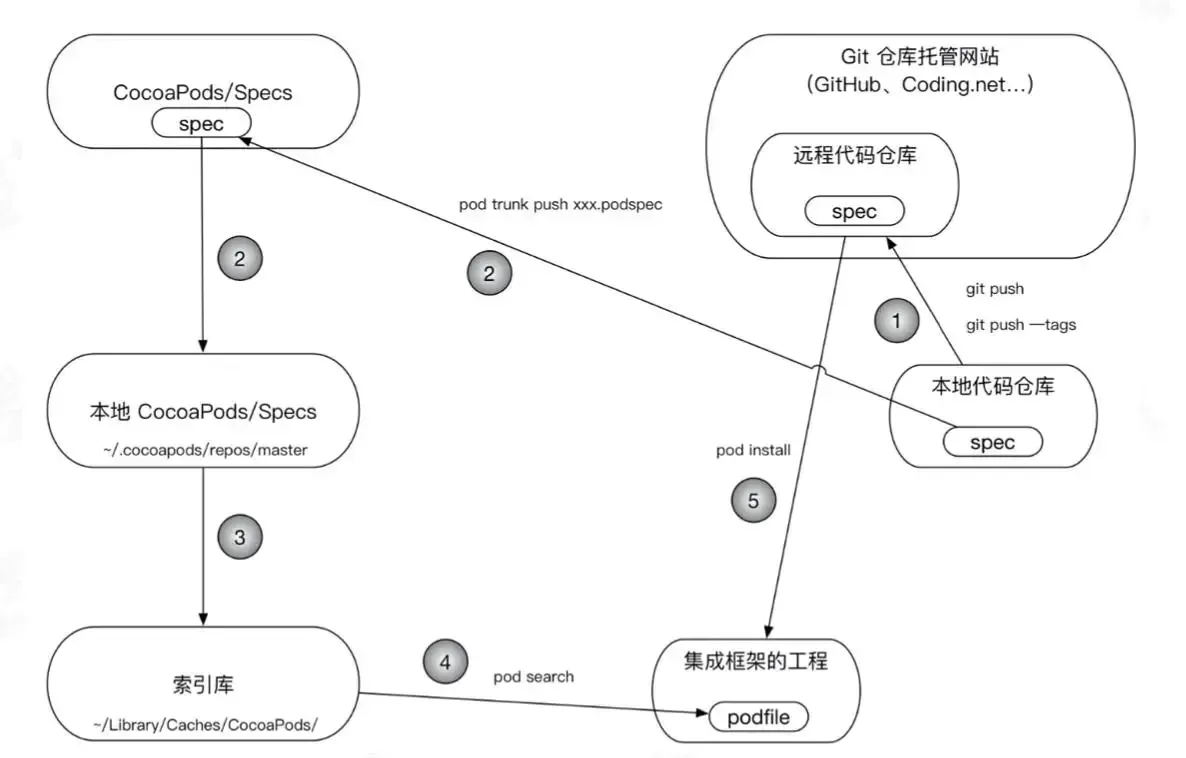

除了本地组件化，还可以使用cocoapods，其原理如下图所示

这里还是以本地组件化中的结构为例

1、创建私有仓库 — 创建私有Spec Repo

私有库当然要用私有Spec Repo，当然可以使用官方的Repo，但如果只想添加自己的Pods，那还是使用私有的Repo把.打开：~/.cocoapods/repos.你会看到一个master文件夹，这个是 Cocoapods 官方的 Spec Repo.

• 在github上创建一个TCJDemoSpecs仓库来作为私有的Repo
  具体步骤：登录github–>点击右上角“+”–>选择 new repository–>输入Repository name为TCJDemoSpecs，选择仓库类型为 private，点击Create repository.

• 执行repo命令添加私有Repo,将私有仓库添加至本地~/.cocoapods/repos目录

pod repo add TCJDemoSpecs https://github.com/Tcj1988/TCJDemoSpecs.git

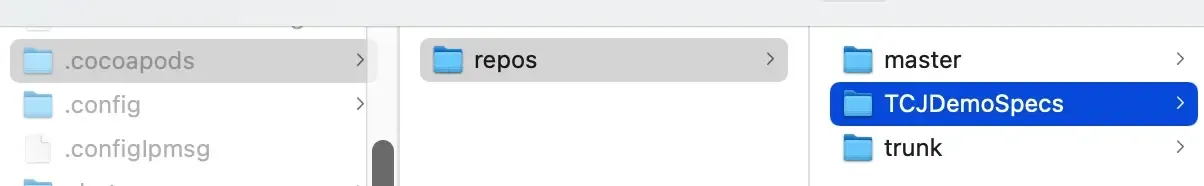

此时如果成功的话，到：~/.cocoapods/repos 目录可以看到TCJDemoSpecs

2、Using Pod Lib Create创建pods工程，即组件化工程:组件库

• 创建一个TCJDemoSpecs项目.cd到想要创建项目的目录然后使用终端执行 — pod lib create TCJDemoSpecs

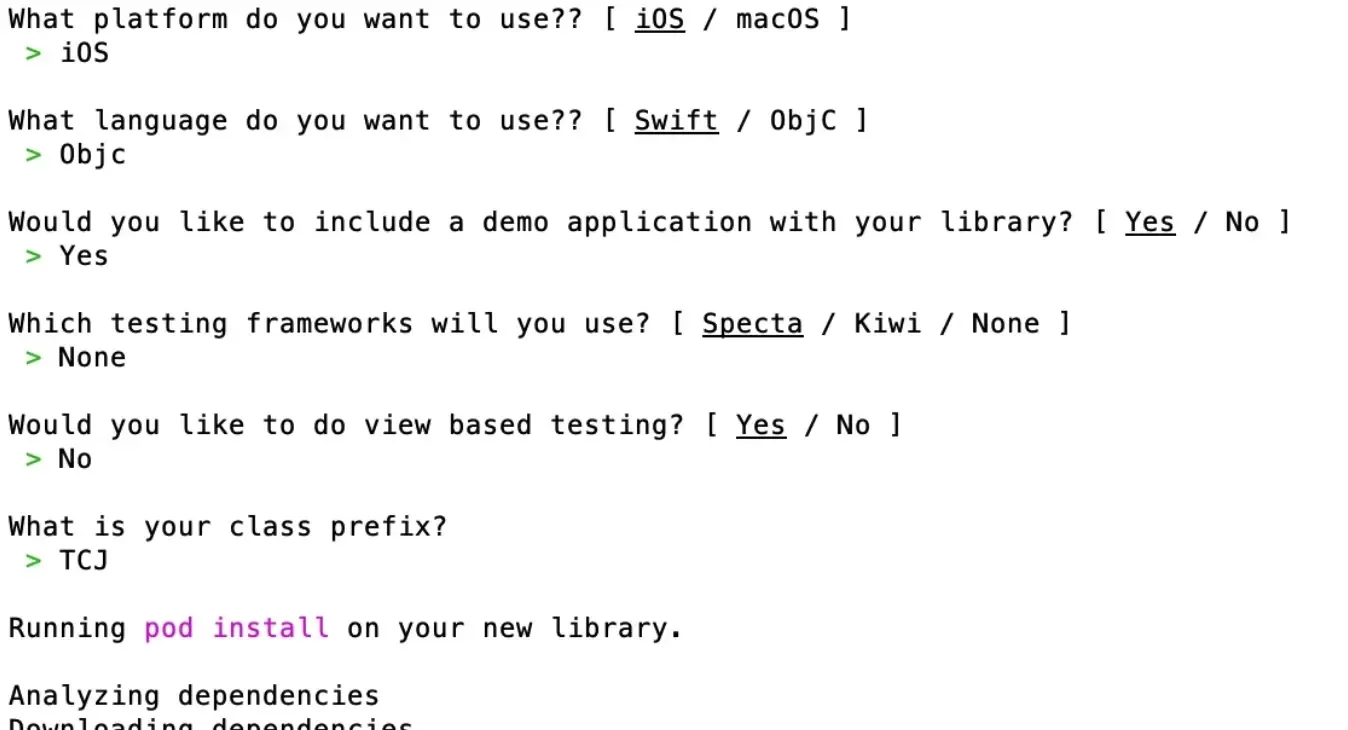

• 根据提示依次选择iOS，Objc，Yes，None，No,TCJ

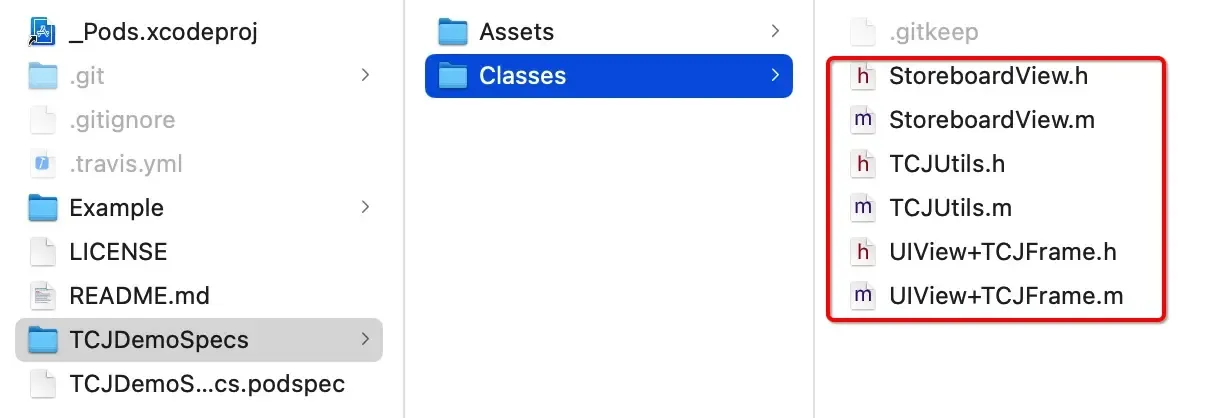

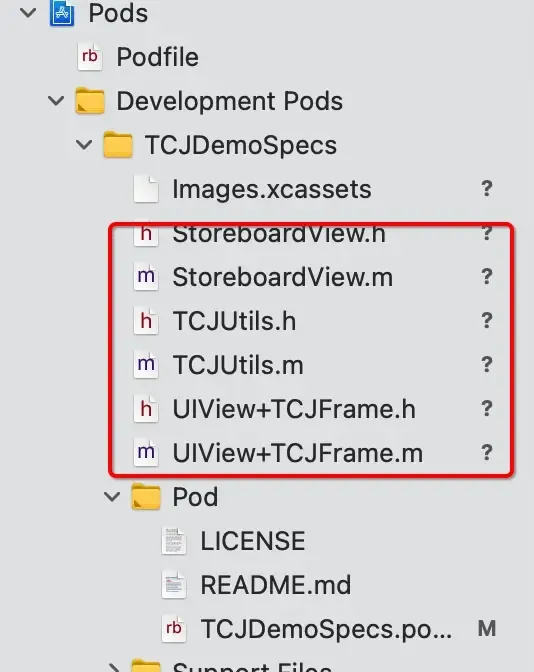

• 进入模块目录，将需要的文件拷贝到TCJDemoSpecs -> Classes中



• cd到Example文件夹执行pod install,会将Classes更新至pods中



3、配置pods工程

修改模块的配置文件，即TCJDemoSpecs.podspec

• 如果需要依赖第三方库，需要配置s.dependency

s.dependency 'AFNetworking' # 依赖AFNetworking

• 如果模块间需要相互引用，同样需要配置s.dependency，以TCJBase为例，需要引用TCJDemoSpecs

//********1、修改 podspec 文件
s.dependency 'TCJDemoSpecs'

//********2、修改 podfile 文件
pod 'TCJDemoSpecs', :path => '../../TCJServices'

• 如果需要加载资源，例如图片、json、bundle文件等
  • 创建Images.xcassets用来存放TCJServices组件的图片
  • 2.在specs里配置资源路径（必须配置！！否则无法读取资源）

  • 3.访问时需要指定资源文件路径



那么怎样获取图片呢?

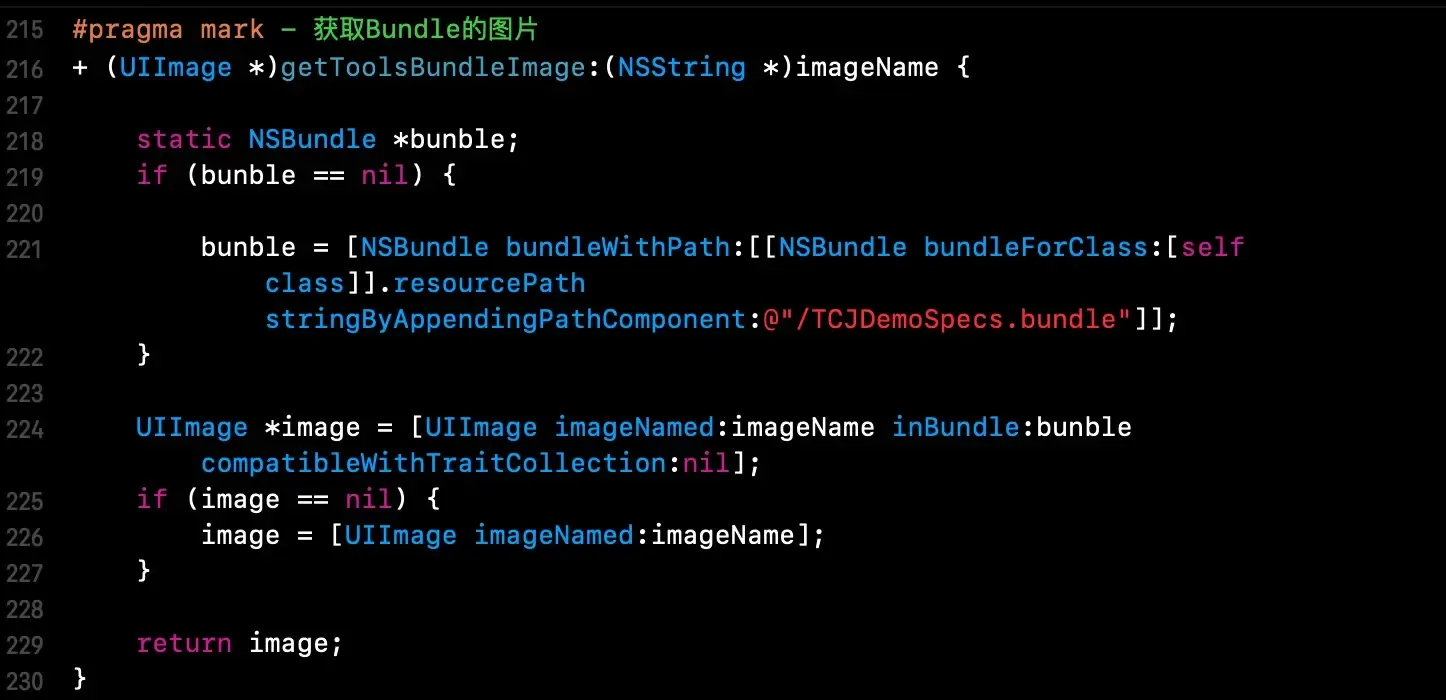

在前面我们添加的TCJUtils类里面写了一个类方法:

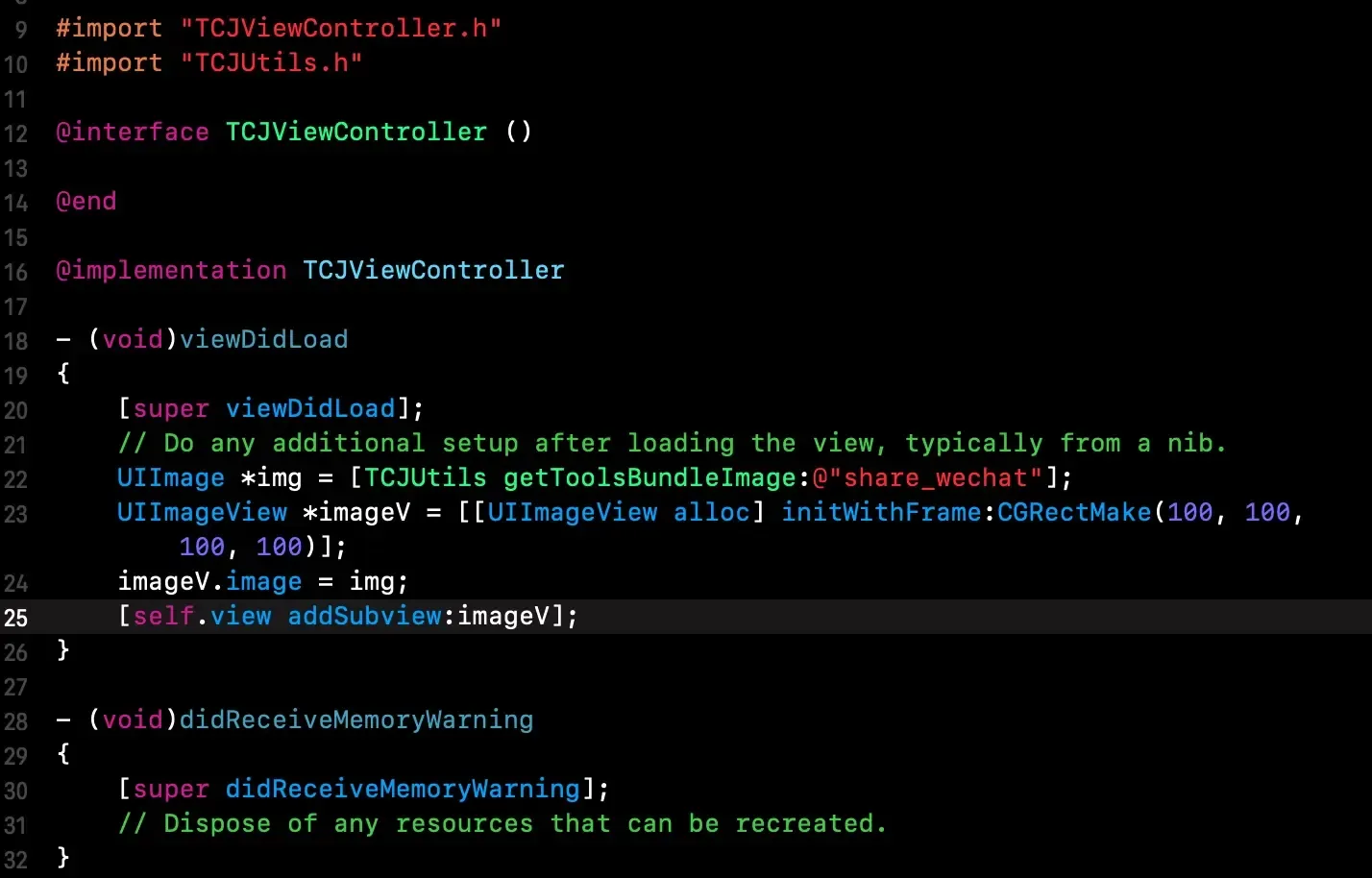

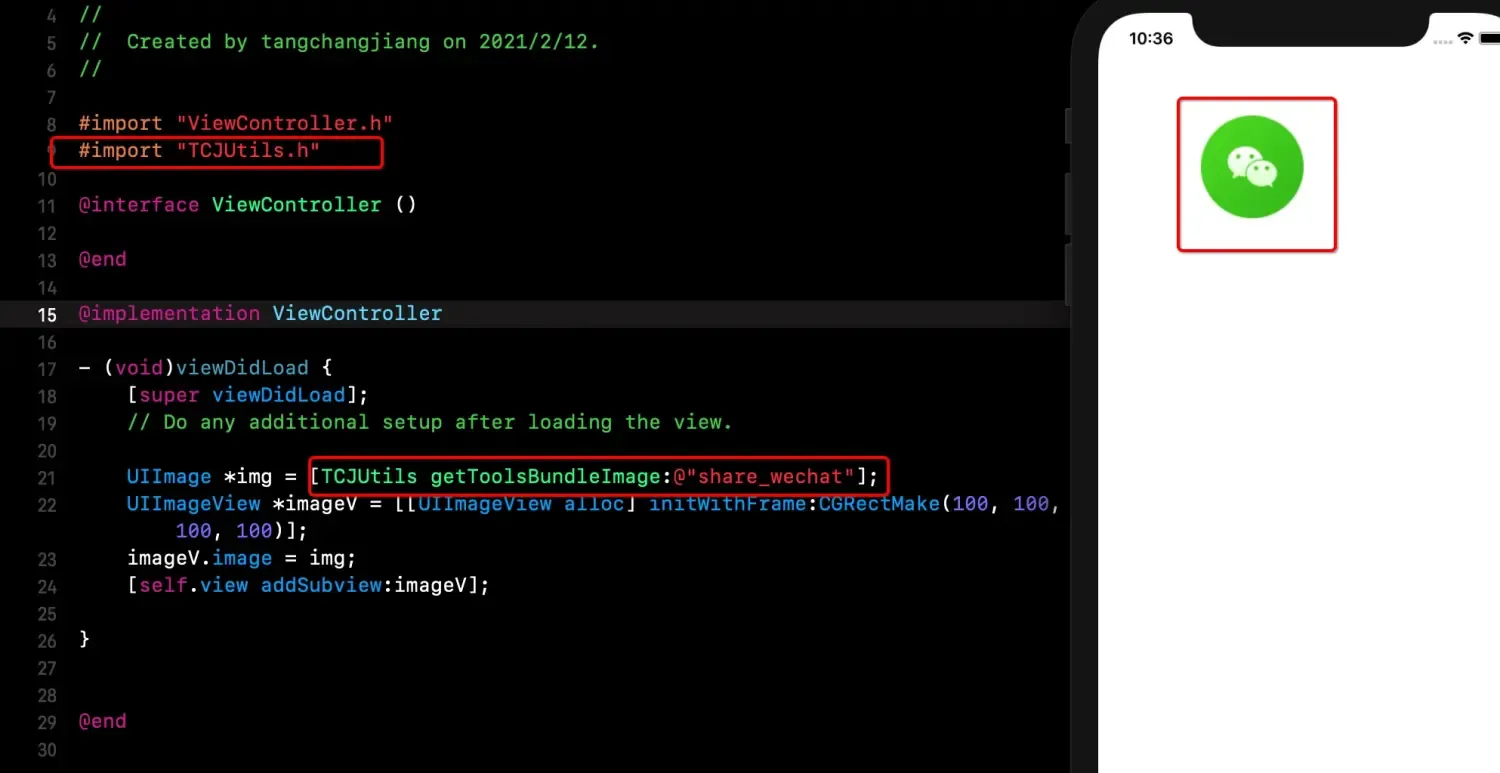

使用示例：在Example工程的ViewController中直接导入TCJUtils

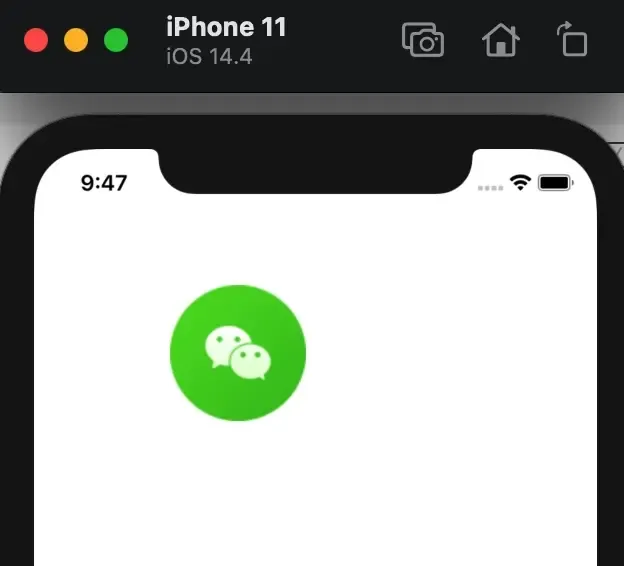

运行结果:

同理，模块中的xib，json文件的获取方式也是一样的

4、提交至git

这里提交至git的模块是pods工程才可以，以TCJDemoSpecs为例, 我们刚才在git建了一个私有库：TCJDemoSpecs.

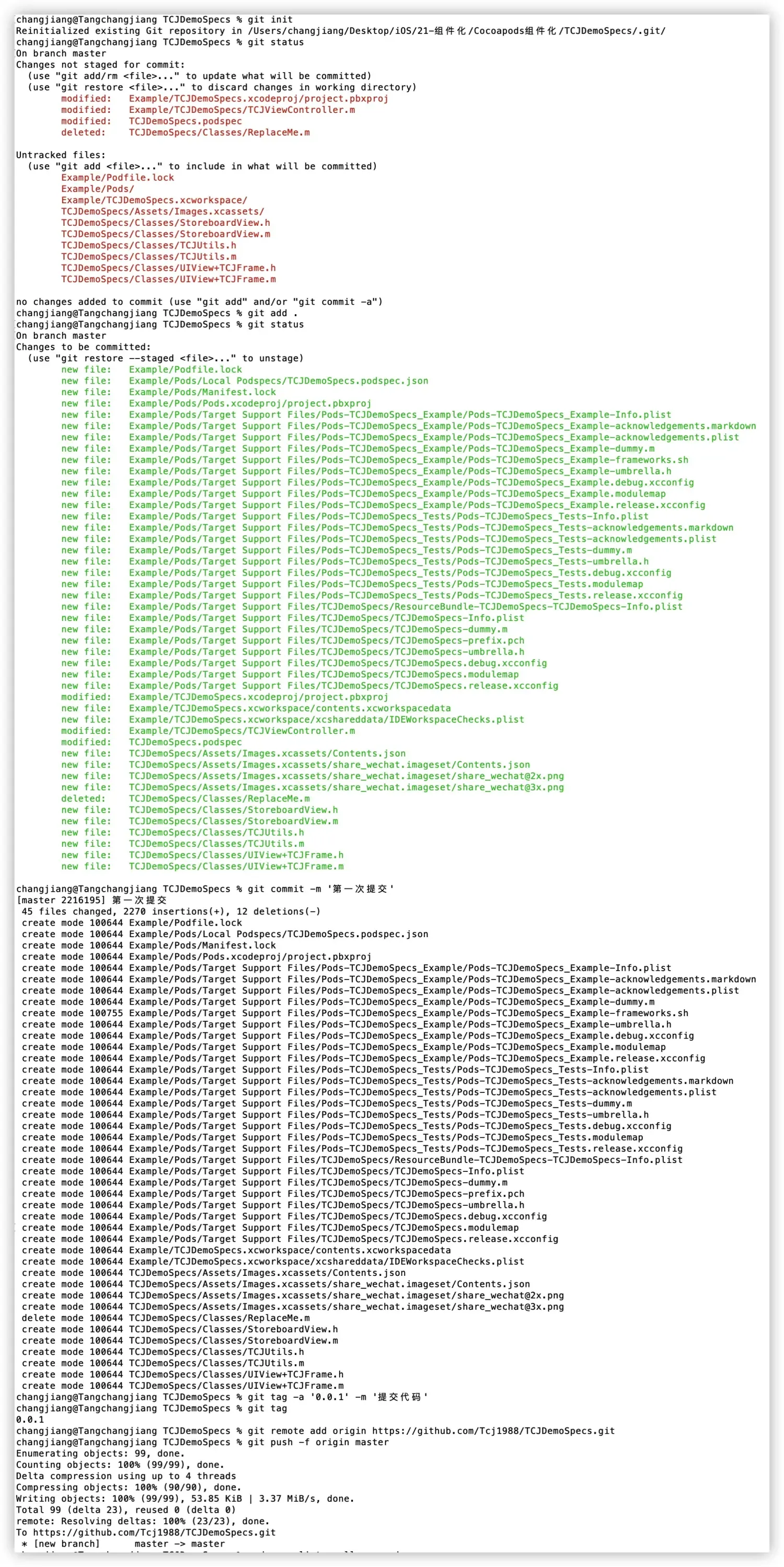

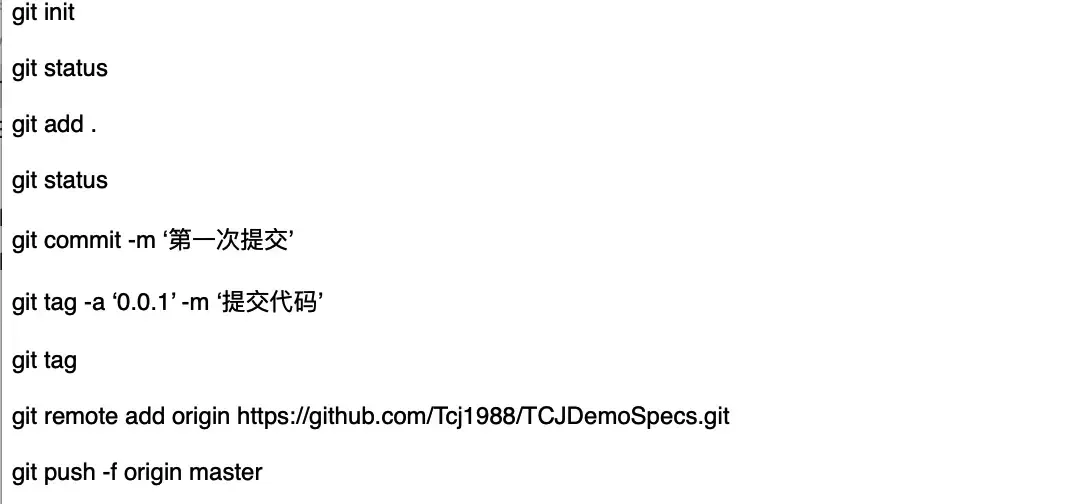

• 执行以下终端命令





5、验证podspec文件

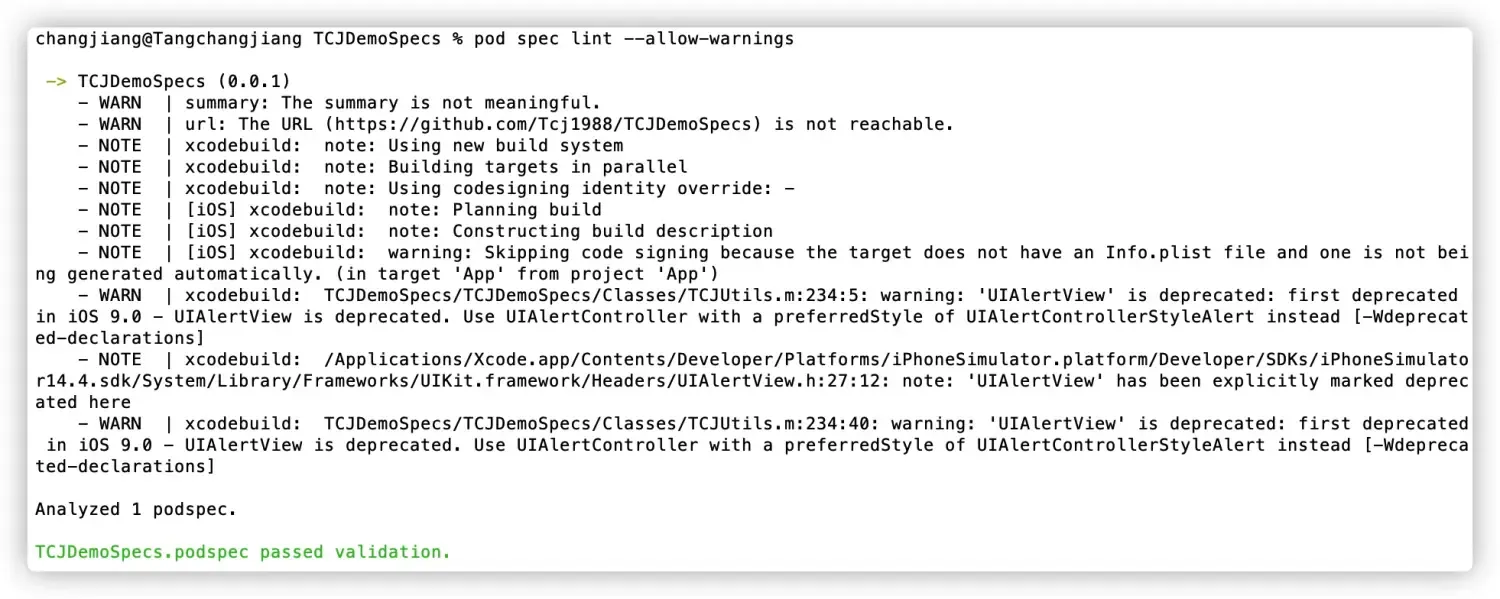

执行终端命令 pod spec lint --allow-warnings,加上 --allow-warnings为了移除警告

pod spec相对于pod lib会更为精确
pod lib相当于只验证一个本地仓库
pod spec会同时验证本地仓库和远程仓库

6、提交到私有仓库

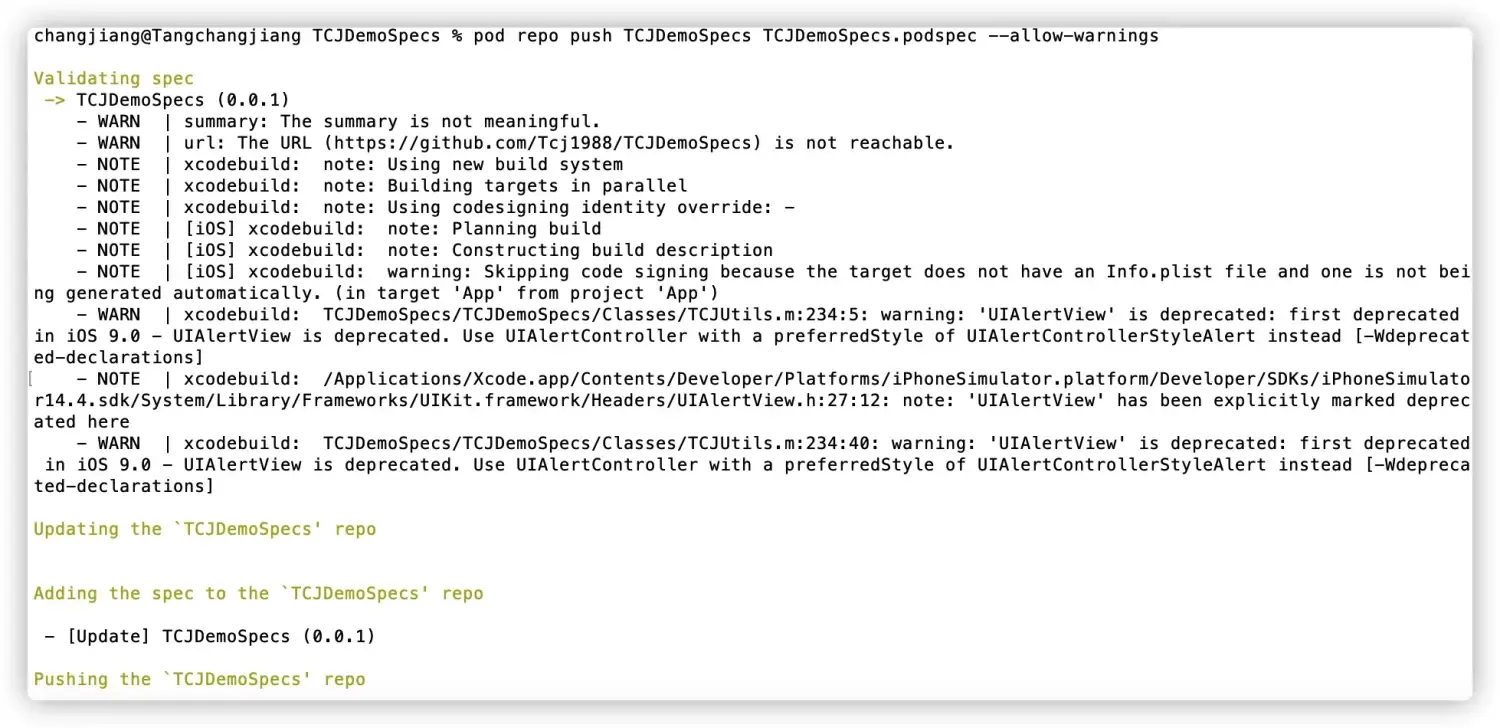

执行以下命令：pod repo push [本地Spec Repo名称][podspec文件路径]
pod repo push TCJDemoSpecs TCJDemoSpecs.podspec --allow-warnings

7、使用

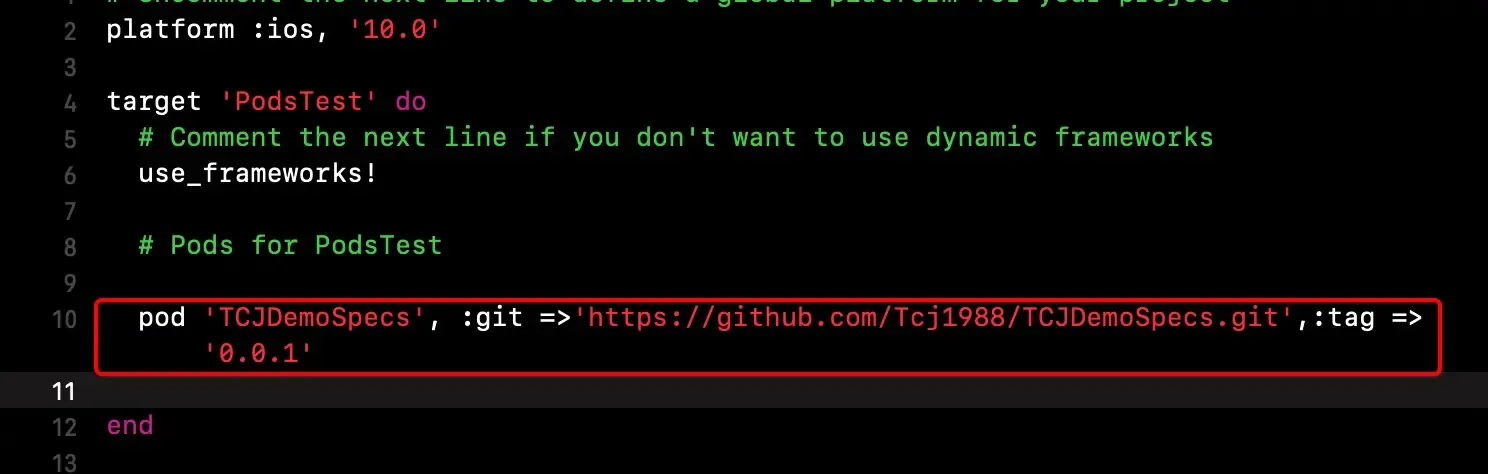

• 新建一个工程PodsTest，在项目的podfile里添加



• 执行pod install即可

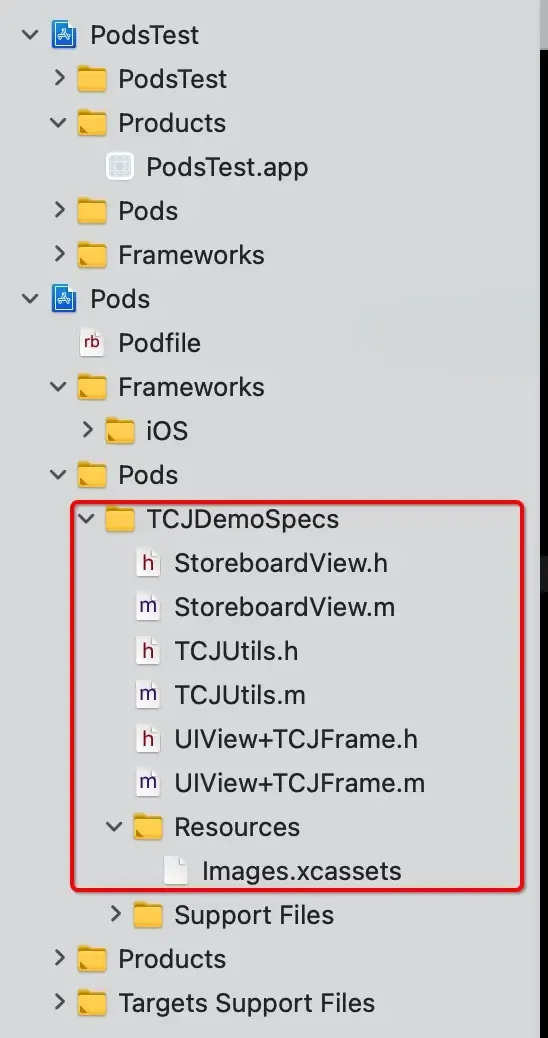

• 执行成功后打开项目：



• 在 PodsTest 中的 ViewController 使用组件的东西：



至此我们对cocoapods组件化已经完成，下面我们要介绍下组件化之间的通信.

三、组件化通讯方案

目前主流的主要有以下三种方式：

• 1.URL路由
• 2.target-action
• 3.protocol匹配

协议试编程

在编译层面使用协议定义规范，实现在不同地方，从而达到分布管理和维护组件的目的.这种方式也遵循了依赖反转原则，是一种很好的面向对象编程的实践.

但是方案也很明显：

• 由于协议式编程缺少统一调度层，导致难于集中管理，特别是项目规模变大、团队人数变多的情况下，架构管控就会显得越来越重要
• 协议式编程接口定义模式过于规范，从而使得架构的灵活性不够高.当需要引入一个新的设计模式来开发时，我们就会发现很难融入到当前架构中，缺乏架构的统一性.

中间者

它采用中间者统一管理的方式，来控制App的整个生命周期中组件间的调用关系.同时iOS对于组件接口的设计也需要保持一致性，方便中间者统一调用.

拆分的组件都会依赖于中间者，但是组间之间就不存在相互依赖的关系了.由于其他组件都会依赖于这个中间者，相互间的通信都会通过中间者统一调度，所以组件间的通信也就更容易管理了.在中间者上也能够轻松添加新的设计模式，从而使得架构更容易扩展

好的架构一定是健壮的、灵活的.中间者架构的易管控带来的架构更稳固，易扩展带来的灵活性.

URL路由

这也是很多iOS项目使用的通信方案，它就是基于路由匹配，或者根据命名约定，用runtime方法进行动态调用，URL路由思路采用了中间者模式.

这些动态化的方案的优点是实现简单，缺点是需要维护字符串表，或者依赖于命名约定，无法在编译时暴露出所有问题，需要在运行时才能发现错误.

URL路由的优缺点

【优点】

• 极高的动态性，适合经常展开运营活动的app.例如：电商类
• 方便统一管理多平台的路由规则
• 易于适配URL Scheme

【缺点】

• 传参方式有限，并且无法利用编译期进行参数类型检查（所有的参数都是通过字符串转换而来）
• 只适用于界面模块，不适用于通用模块
• 参数格式不明确，是个灵活的dictionary，还需要有个地方查看参数格式
• 不支持storyboard
• 依赖于字符串硬编码，难以管理，蘑菇街为此专门做了一个后台管理这部分
• 无法保证所有使用的模块一定存在
• 解耦能力有限，URL的”注册”，”实现”，”使用”必须使用相同的字符串规则，一旦任何一方做出修改都会导致其他地方的代码失效，并且重构难度大

URL路由方式主要是以蘑菇街为代表的MGJRouter

MGJRouter

其实现思路是：

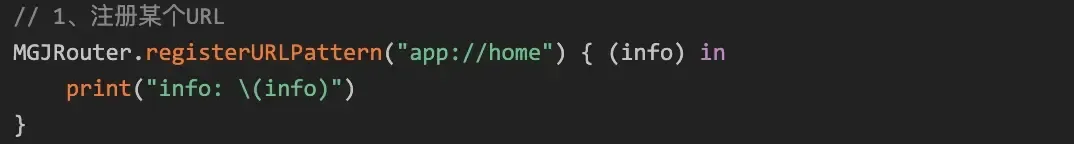

• App启动时实例化各组件模块，然后这些组件向MGJRouter注册URL，有时候不需要实例化，使用Class注册.



• 当组件A需要调用组件B时，向ModuleManager传递URL，参数跟随URL以GET方式传递，类似openURL.然后由ModuleManager负责调度组件B，最后完成任务.

除了上面的MGJRouter，还有以下三方框架

• routable-ios
• JLRoutes
• HHRouter

target-action

这个方案是基于OC的runtime、category特性动态获取模块，例如通过NSClassFromString获取类并创建实例，通过performSelector+NSInvocation动态调用方法

这种方式主要是以casatwy的CTMediator为代表,其实现思路是：

• 1.利用分类为路由添加新的接口，在接口通过字符串获取对应的类
• 2.通过runtime创建实例，动态调用实例的方法

//******* 1、分类定义新接口
public extension CTMediator{
    @objc func A_showHome()->UIViewController?{
        let params = [
            kCTMediatorParamsKeySwiftTargetModuleName: "TCJLHome"
        ]

        if let vc = self.performTarget("A", action: "Extension_HomeViewController", params: params, shouldCacheTarget: false) as? UIViewController{
            return vc
        }
        return nil
    }
}

//******* 2、模块提供者提供target-action的调用方式（对外需要加上public关键字）
class Target_A: NSObject {

    @objc public func Action_Extension_HomeViewController(_ params: [String: Any])->UIViewController{

        let home = HomeViewController()
        return home
    }

}

//******* 3、使用
if let vc = CTMediator.sharedInstance().A_showHome() {
            self.navigationController?.pushViewController(vc, animated: true)
        }

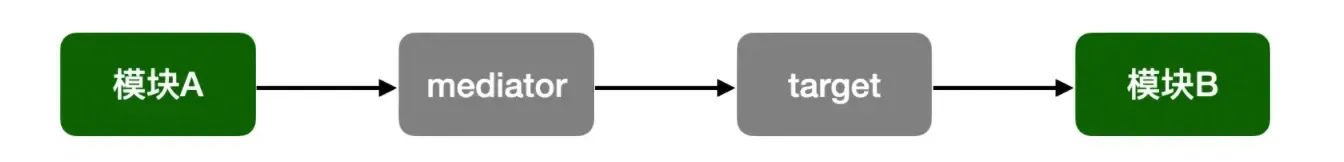

模块间的引用关系如下：

【优点】：

• 利用分类可以声明接口，进行编译检查
• 实现方式轻量级

【缺点】:

• 需要在mediator和target中重新添加每一个接口，模块化时代码较为繁琐
• 在category中仍然要引入字符串硬编码，内部使用字典传参，一定程度上也存在和URL路由相同的问题
• 无法保证使用的模块一定存在，target在修改后，使用者只能在运行时才能发现错误
• 创建过多的target类，导致target类泛滥

CTMediator源码分析

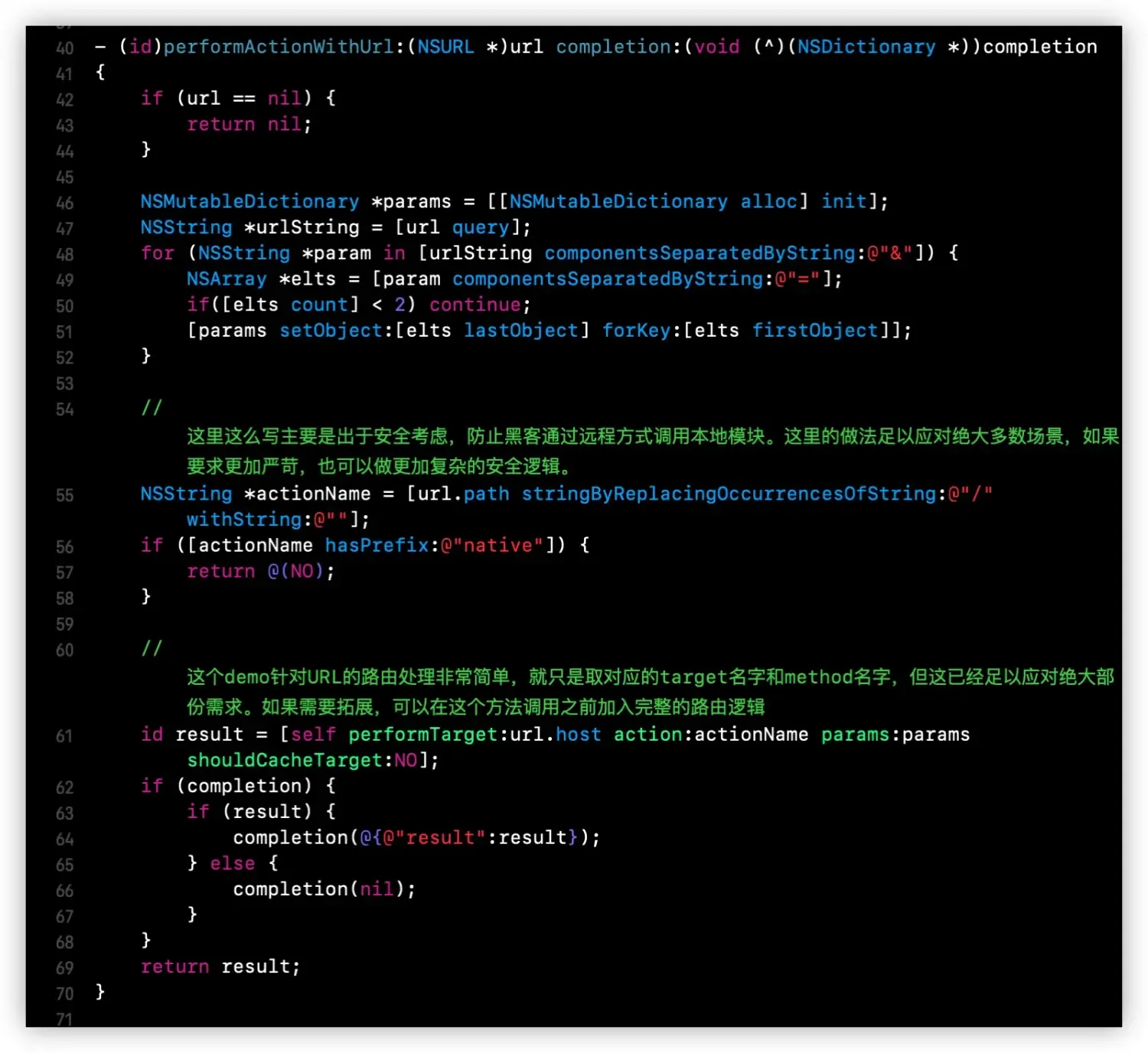

• CTMediator使用URL路由处理:这个方法主要是针对远程APP的互相调起,通过openURL实现APP之间的跳转,通过URL进行数据传递



• CTMediator使用的是运行时解耦，解耦核心方法如下所示：

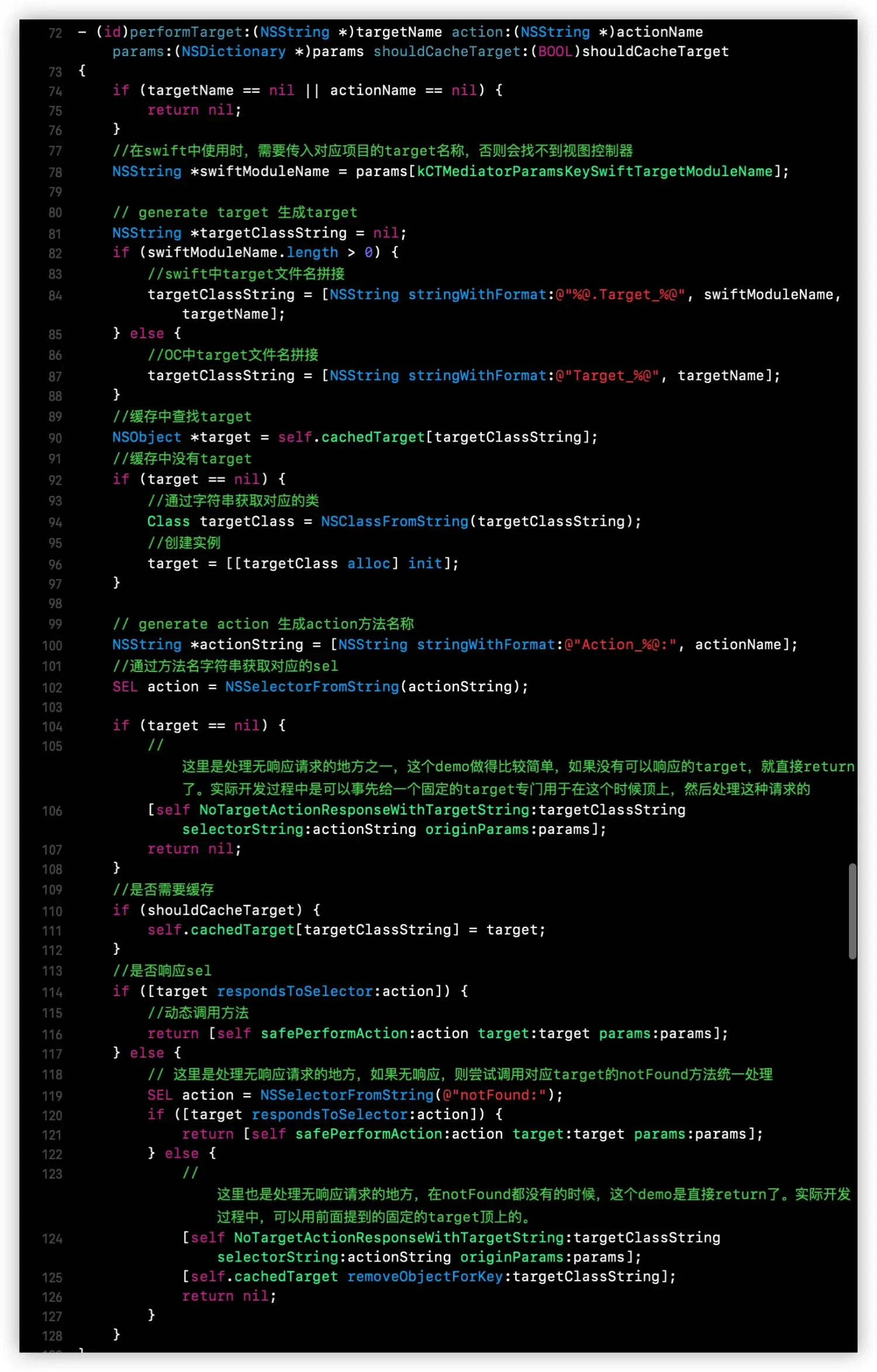

  • performTarget:action:params:shouldCacheTarget:方法主要是对 targetName和actionName进行容错处理，也就是对调用方法无响应的处理.
  • 这个方法封装了safePerformAction:target:params 方法，入参targetName就是调用接口的对象，actionName是调用的方法名，params是参数.
  • 并且代码中同时还能看出只有满足Target_ 前缀的类的对象和Action_的方法才能被CTMediator使用.这时，我们可以看出中间者架构的优势，也就是利于统一管理，可以轻松管控制定的规则.

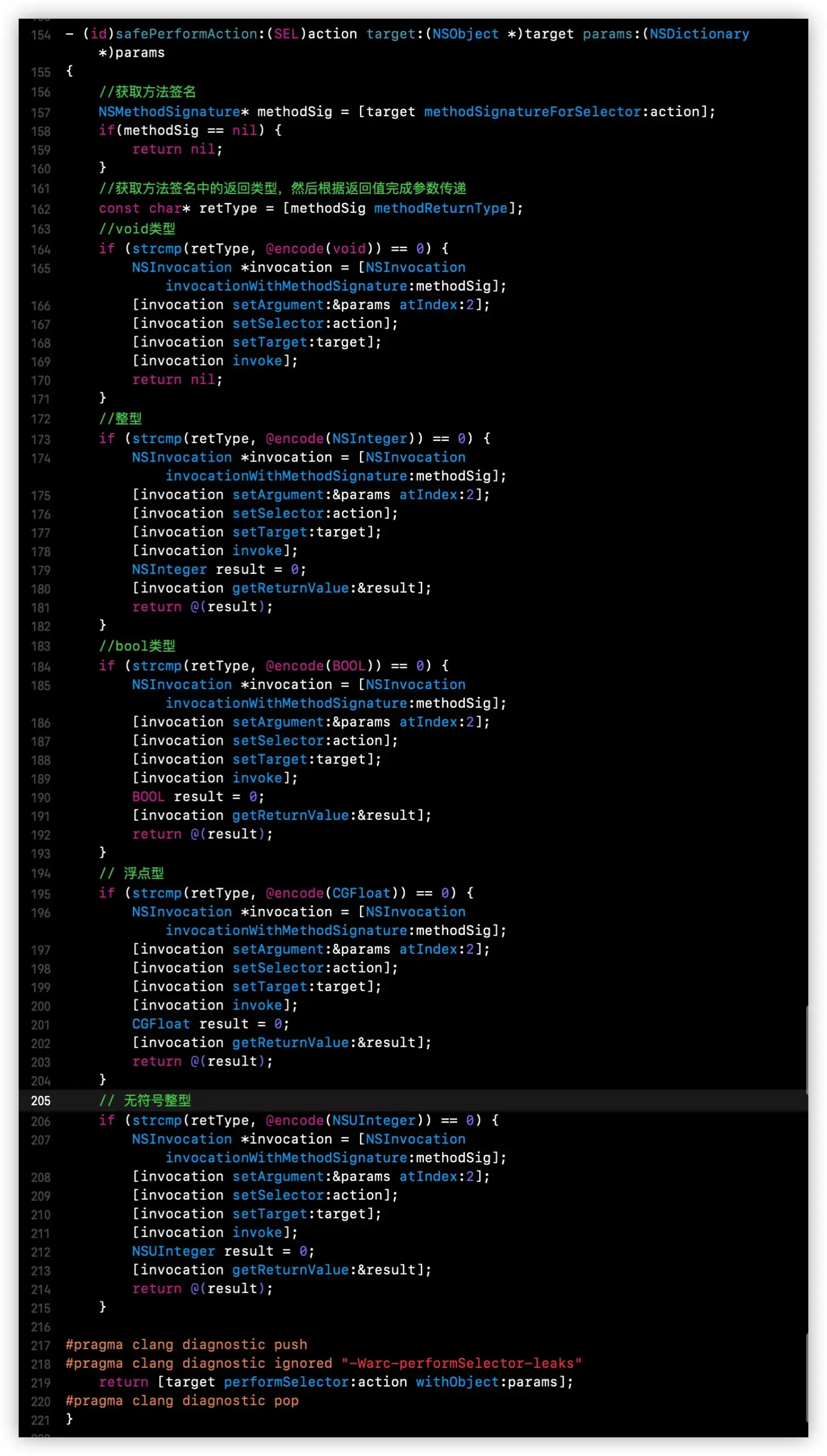

• 进入safePerformAction:target:params:实现，主要是通过invocation进行参数传递+消息转发



protocol class

protocol匹配的实现思路是：

• 1.将protocol和对应的类进行字典匹配
• 2.通过用protocol获取class，再动态创建实例

protocol比较典型的三方框架就是阿里的BeeHive.BeeHive借鉴了Spring Service、Apache DSO的架构理念，采用AOP+扩展App生命周期API形式，将业务功能、基础功能模块以模块方式解决大型应用中的复杂问题，并让模块之间以Service形式调用，将复杂问题切分，以AOP方式模块化服务.

BeeHive 核心思想

• 1.各个模块间调用从直接调用对应模块，变成调用Service的形式，避免直接依赖
• 2.App生命周期的分发，将耦合在AppDelegate中逻辑拆分，每个模块以微应用的形式独立存在

【优点】

• 1.利用接口调用，实现参数传递时的类型安全
• 2.直接使用模块的protocol接口，无需再重复封装

【缺点】

• 1.用框架来创建所有对象，创建方式不同，即不支持外部传参
• 2.用OC的runtime创建对象，不支持Swift
• 3.只做了protocol和class的匹配，不支持更复杂的创建方式和依赖注入
• 4.无法保证所以使用的protocol一定存在对应的模块，也无法直接判断某个protocol是否能用于获取模块.

除了BeeHive还有Swinject

BeeHive 模块注册

在BeeHive中主要是通过BHModuleManager来管理各个模块的.BHModuleManager中只会管理已经被注册过的模块

BeeHive提供了三种不同的调用形式，静态plist，动态注册，annotation.Module、Service之间没有关联，每个业务模块可以单独实现Module或者Service的功能.

Annotation方式注册

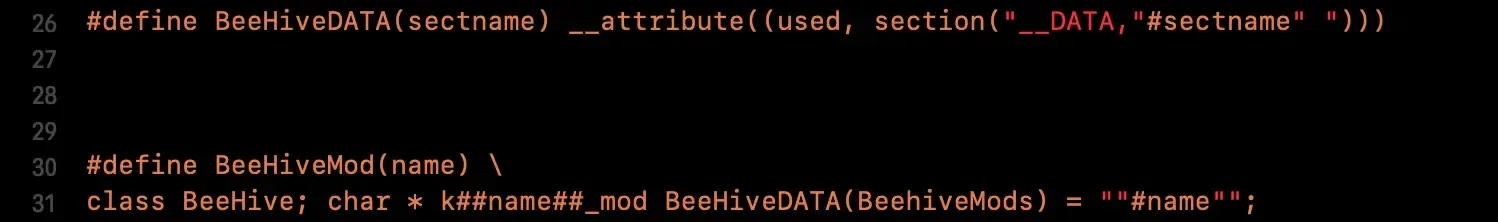

这种方式主要是通过BeeHiveMod宏进行Annotation标记

这里针对__attribute需要说明以下几点

• 第一个参数used：用来修饰函数，被used修饰以后，即使函数没有被引用，在Release下也不会被优化.如果不加这个修饰，那么Release环境链接器下会去掉没有被引用的段.
• 通过使用__attribute__((section("name")))来指明哪个段.数据则用__attribute__((used))来标记，防止链接器会优化删除未被使用的段，然后将模块注入到__DATA中.

此时Module已经被存储到Mach-O文件的特殊段中，那么如何取呢？

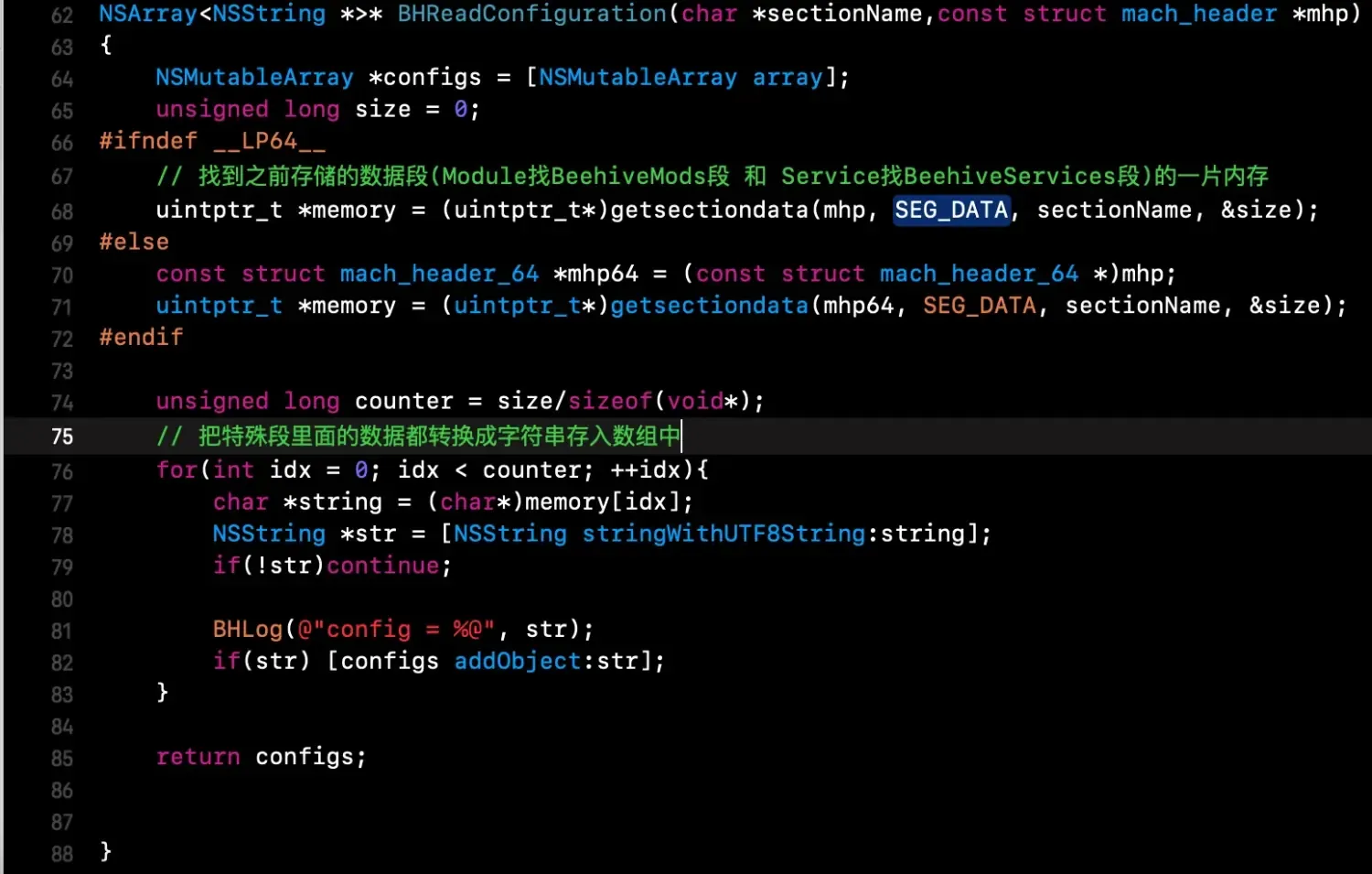

• 进入BHReadConfiguration方法，主要是通过Mach-O找到存储的数据段，取出放入数组中



读取本地Pilst文件

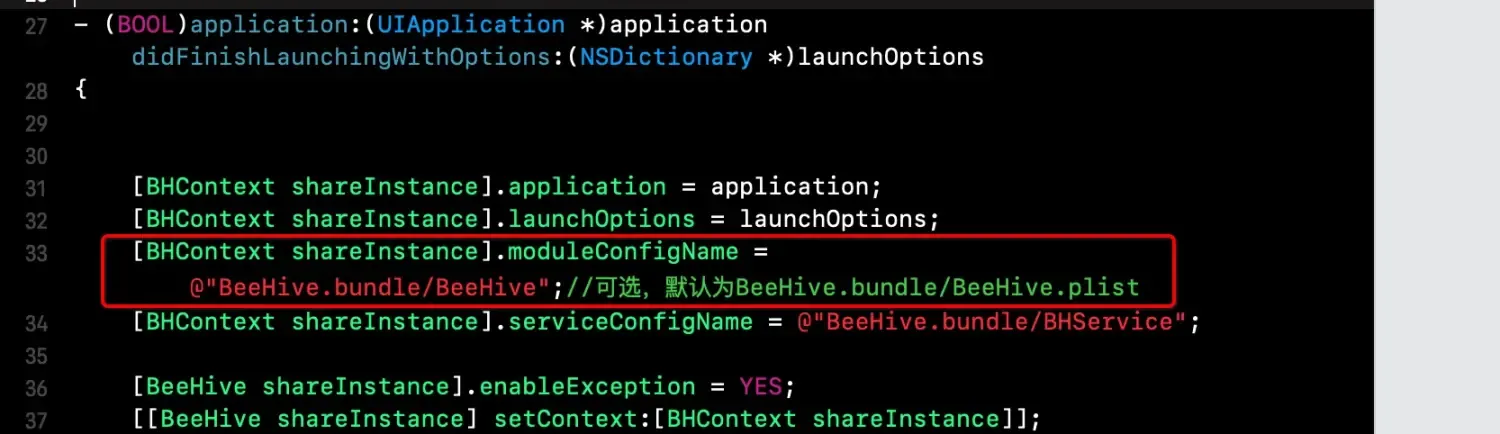

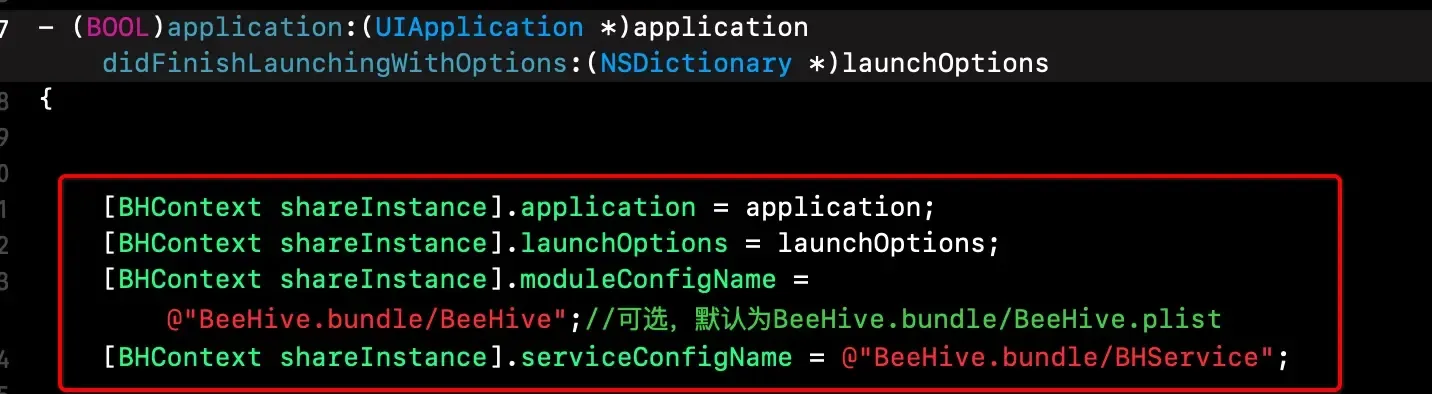

• 首先，需要设置好路径

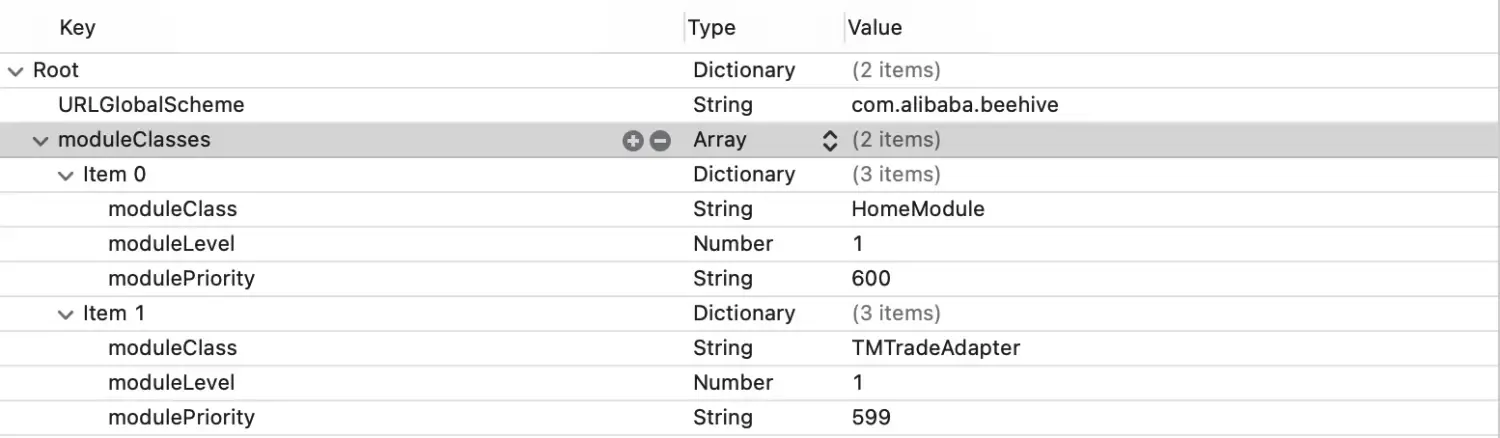

• 创建plist文件，plist文件的格式也是数组中包含多个字典.字典里面有两个key，一个是"moduleLevel"，另一个是"moduleClass".注意根的数组的名字叫"moduleClasses".

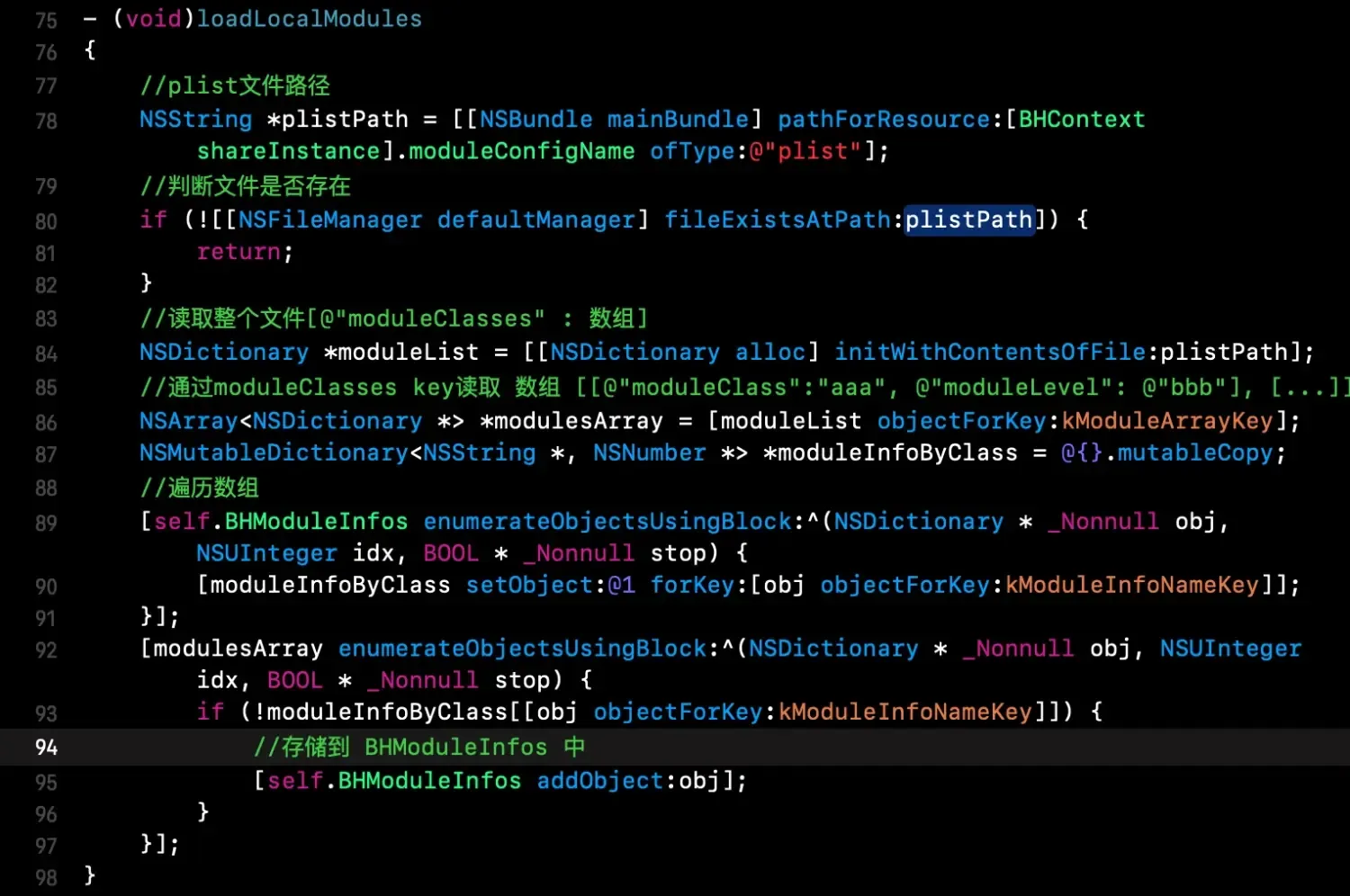

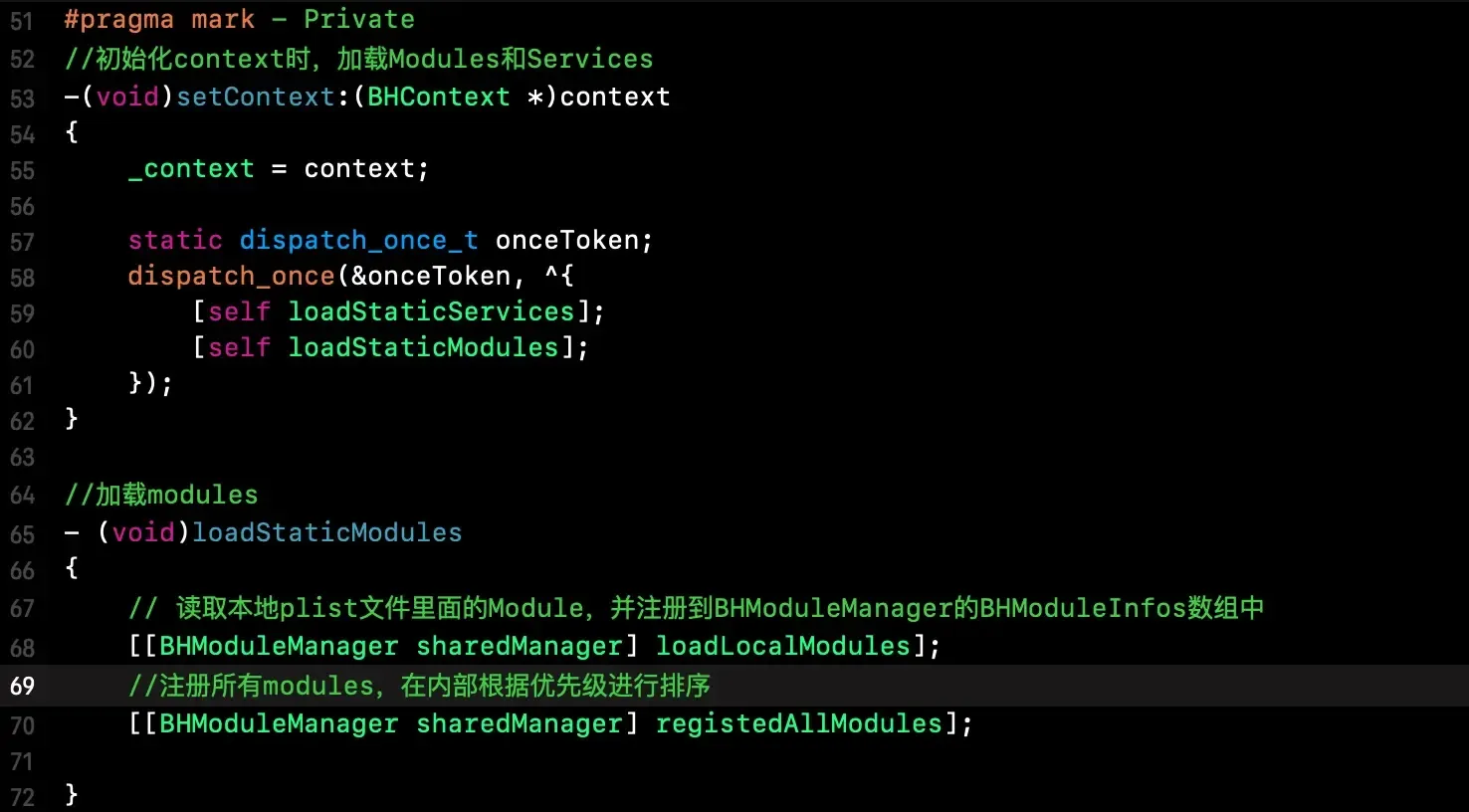

• 进入loadLocalModules方法，主要是从plist里面取出数组，然后把数组加入到BHModuleInfos数组里





动态注册 — load方法注册

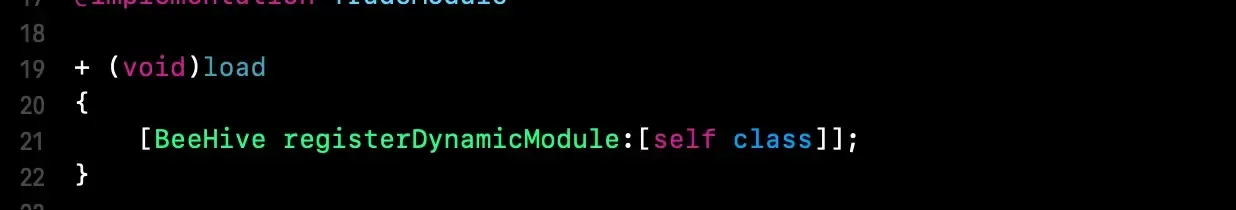

• 该方法注册Module就是在load方法里面注册Module的类

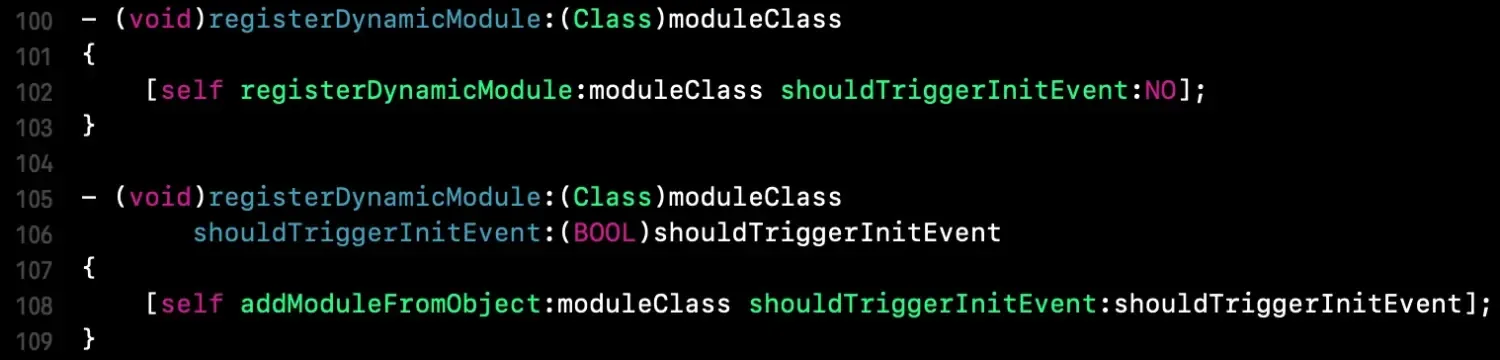

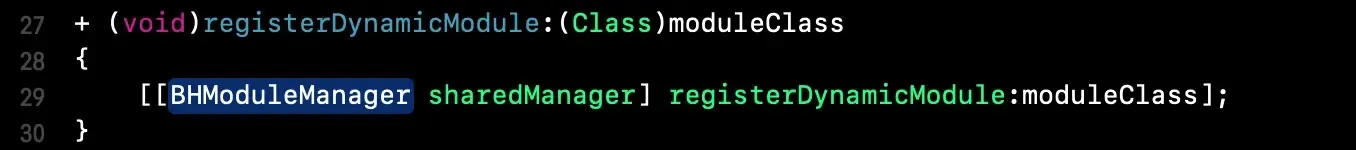

• 进入registerDynamicModule实现





其底层还是同第一种方式一样，最终会走到addModuleFromObject:shouldTriggerInitEvent:方法中

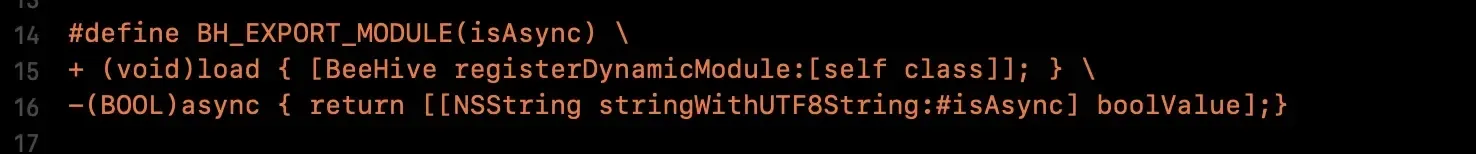

• load方法，还可以使用BH_EXPORT_MODULE宏代替



BH_EXPORT_MODULE宏里面可以传入一个参数，代表是否异步加载Module模块，如果是YES就是异步加载，如果是NO就是同步加载.

BeeHive模块事件

BeeHive会给每个模块提供生命周期事件，用于与BeeHive宿主环境进行必要信息交互，感知模块生命周期的变化`.

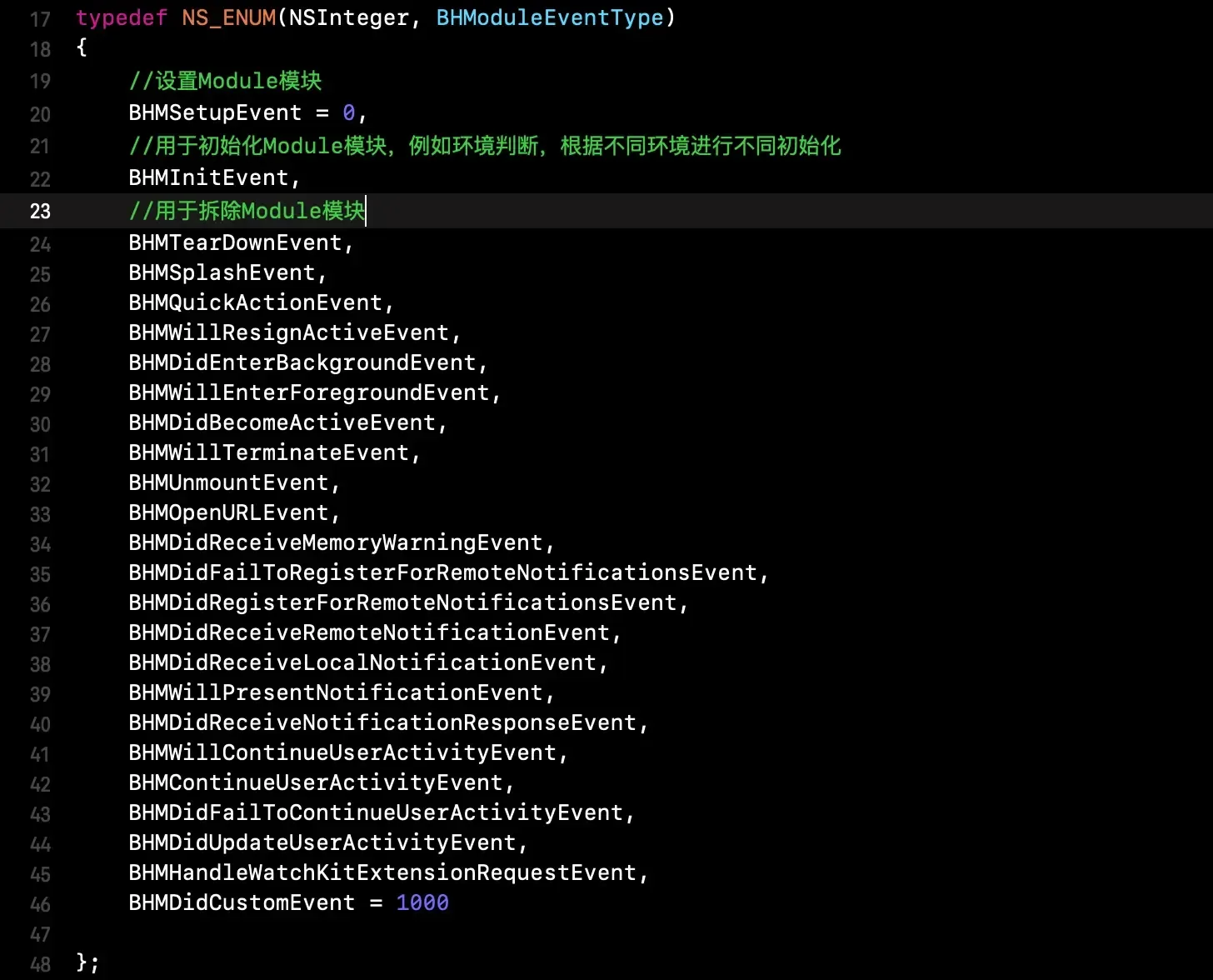

BeeHive各个模块会收到一些事件.在BHModuleManager中，所有的事件被定义成了BHModuleEventType枚举.如下所示，其中有2个事件很特殊，一个是BHMInitEvent，一个是BHMTearDownEvent.

主要分三种事件:

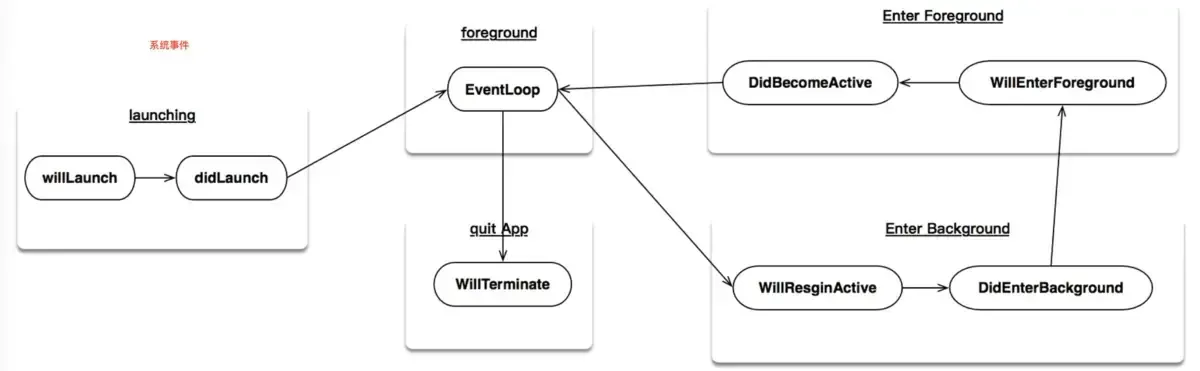

• 1.系统事件：主要是指Application生命周期事件

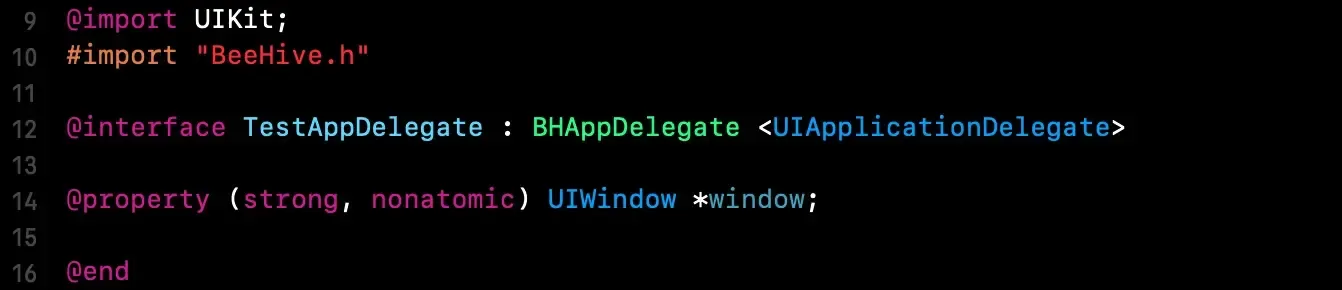

一般的做法是AppDelegate改为继承自BHAppDelegate

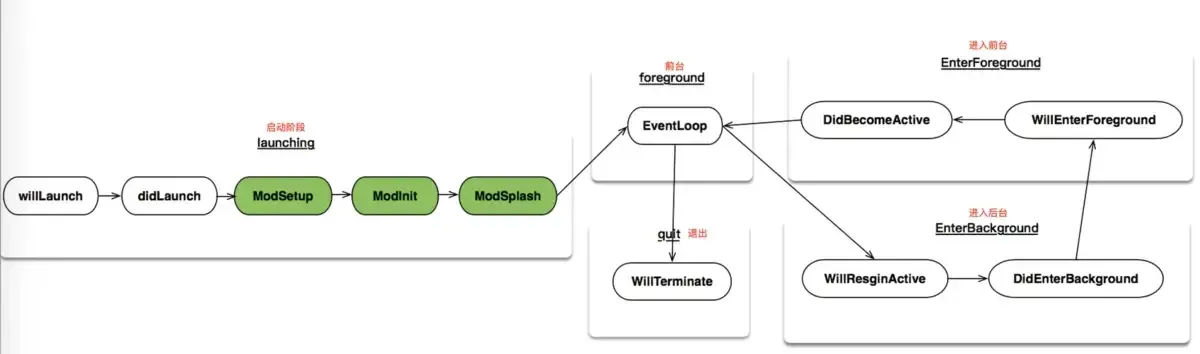

• 2.应用事件：官方给出的流程图，其中modSetup、modInit等，可以用于编码实现各插件模块的设置与初始化.



• 3.自定义事件

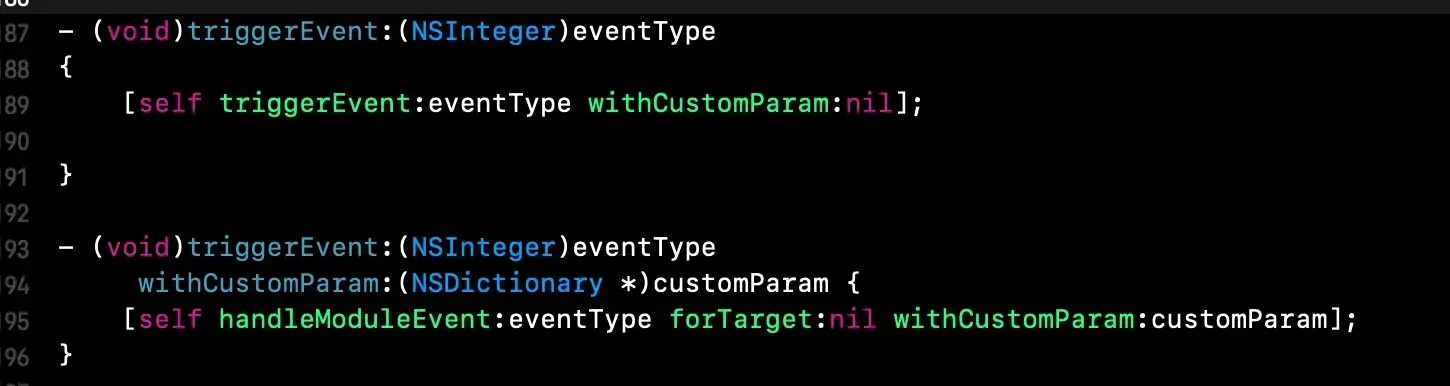

以上所有的事件都可以通过调用BHModuleManager的triggerEvent:来处理.

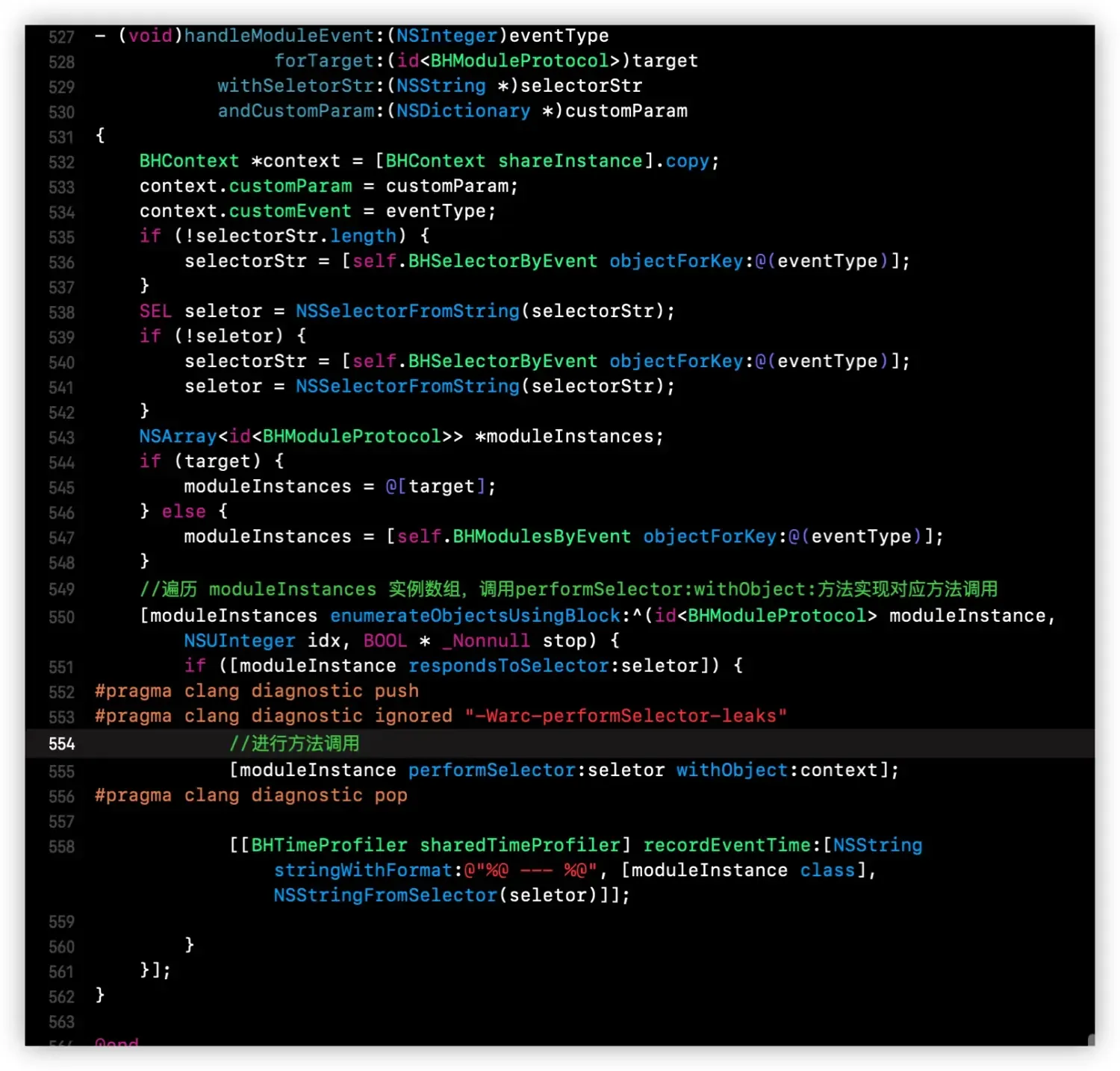

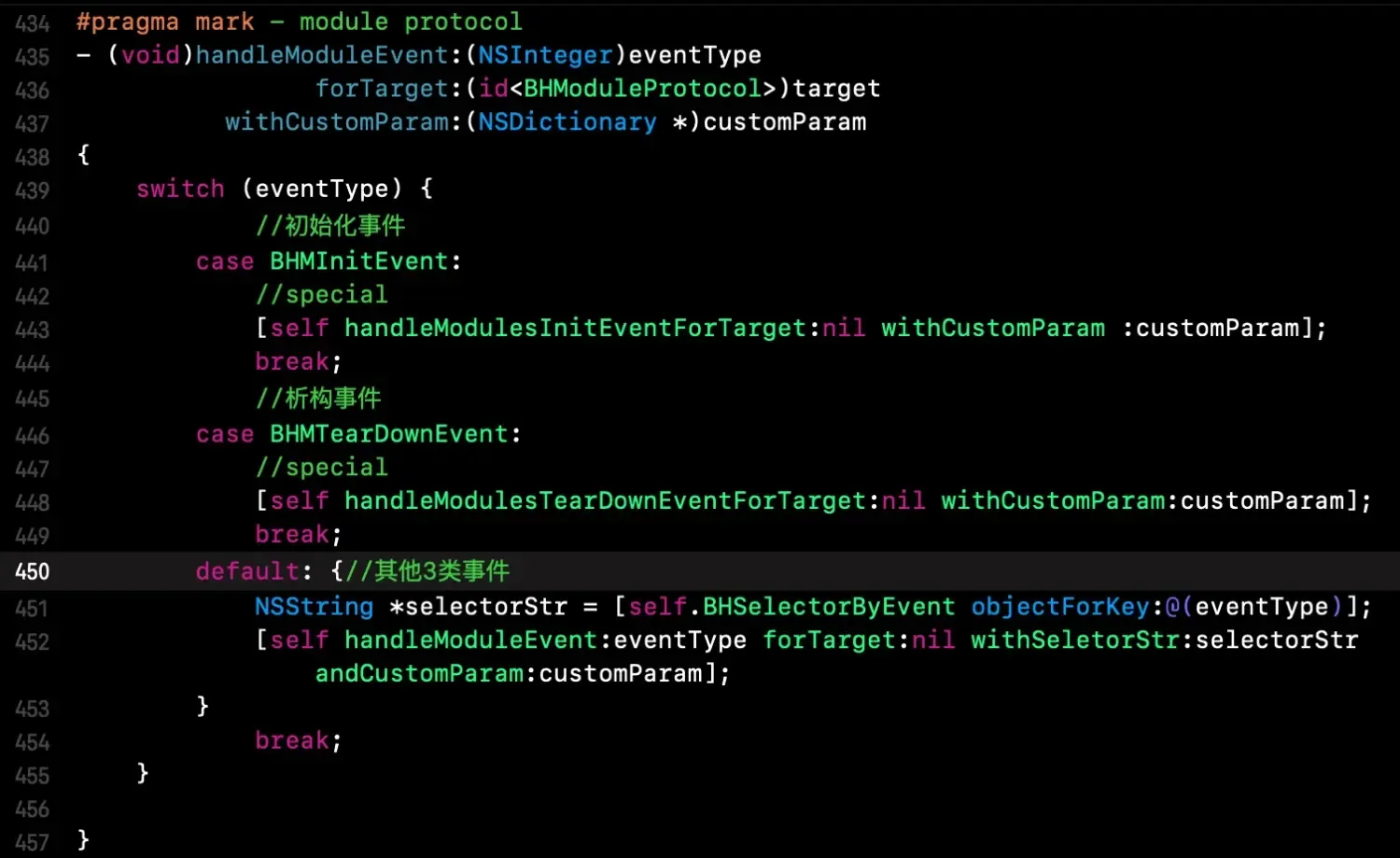

从上面的代码中可以发现，除去BHMInitEvent初始化事件和BHMTearDownEvent拆除Module事件这两个特殊事件以外，所有的事件都是调用的handleModuleEvent:forTarget:withSeletorStr:andCustomParam:方法，其内部实现主要是遍历 moduleInstances 实例数组，调用performSelector:withObject:方法实现对应方法调用

注意:这里所有的Module必须是遵循BHModuleProtocol的，否则无法接收到这些事件的消息

BeeHive模块调用

在BeeHive中是通过BHServiceManager来管理各个Protocol的.BHServiceManager中只会管理已经被注册过的Protocol.

注册Protocol的方式总共有三种，和注册Module是一样一一对应的.

Annotation方式注册

//****** 1、通过BeeHiveService宏进行Annotation标记
BeeHiveService(HomeServiceProtocol,BHViewController)

//****** 2、宏定义
#define BeeHiveService(servicename,impl) \
class BeeHive; char * k##servicename##_service BeeHiveDATA(BeehiveServices) = "{ \""#servicename"\" : \""#impl"\"}";

//****** 3、转换后的格式，也是将其存储到特殊的段
char * kHomeServiceProtocol_service __attribute((used, section("__DATA,""BeehiveServices"" "))) = "{ \"""HomeServiceProtocol""\" : \"""BHViewController""\"}";

读取本地plist文件

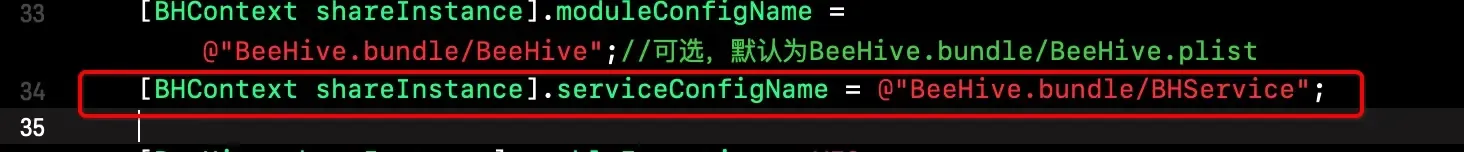

• 首先同Module一样，需要先设置好路径

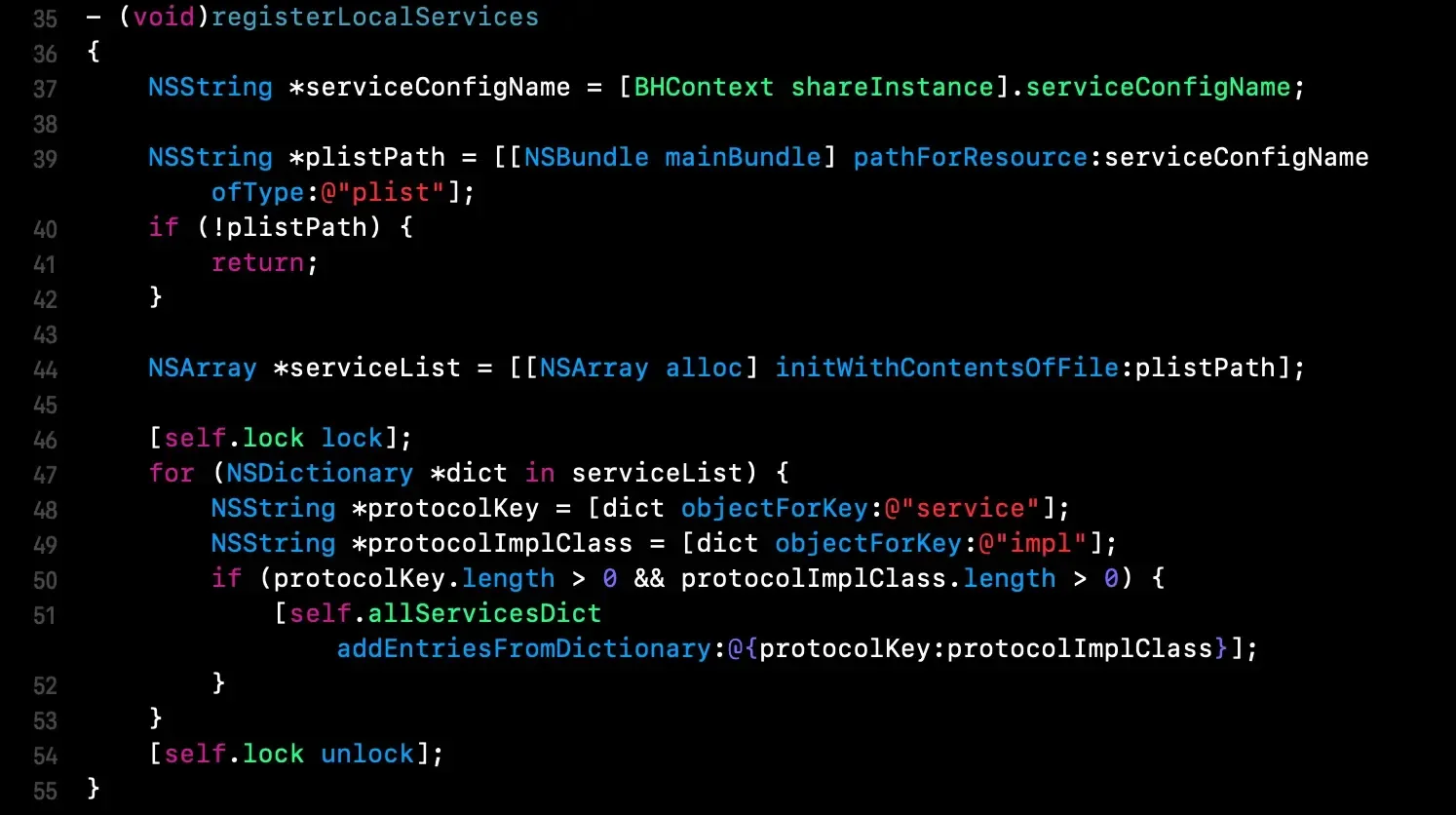

• 设置plist文件

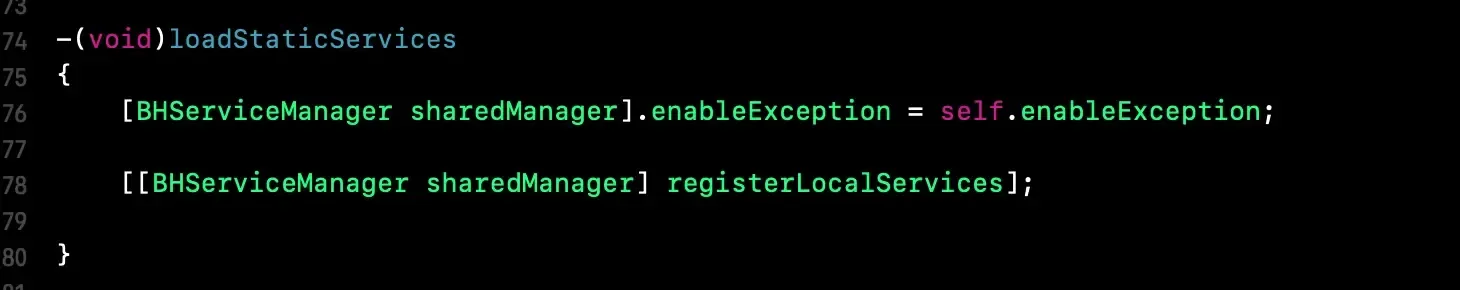

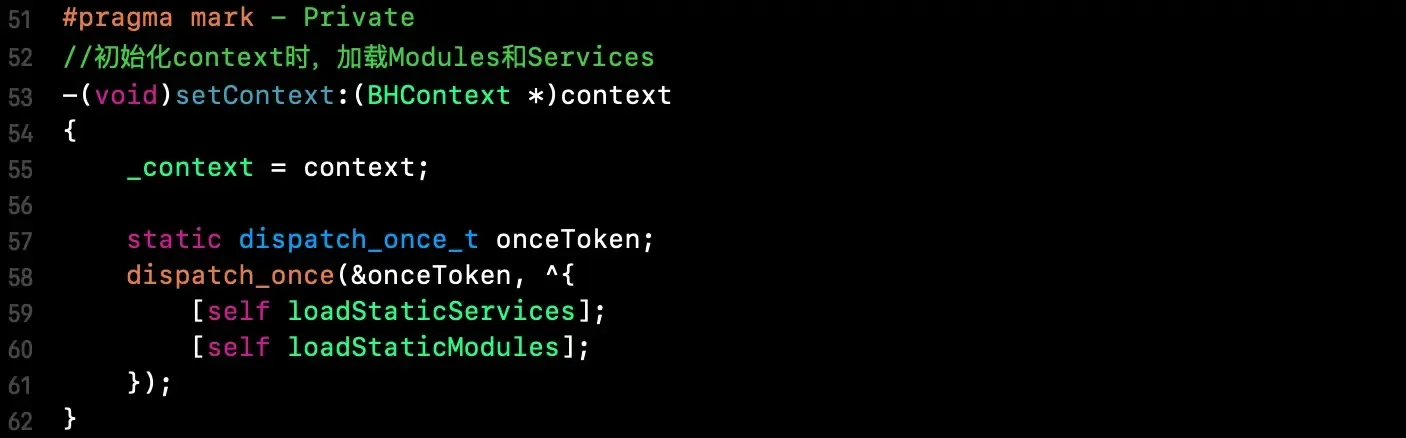

• 同样也是在setContext时注册services







protocol注册

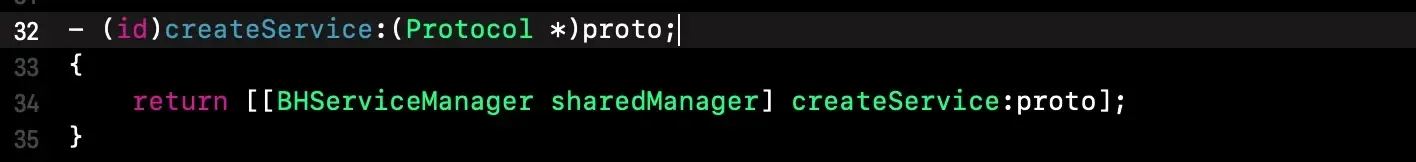

主要是调用BeeHive里面的createService:完成protocol的注册

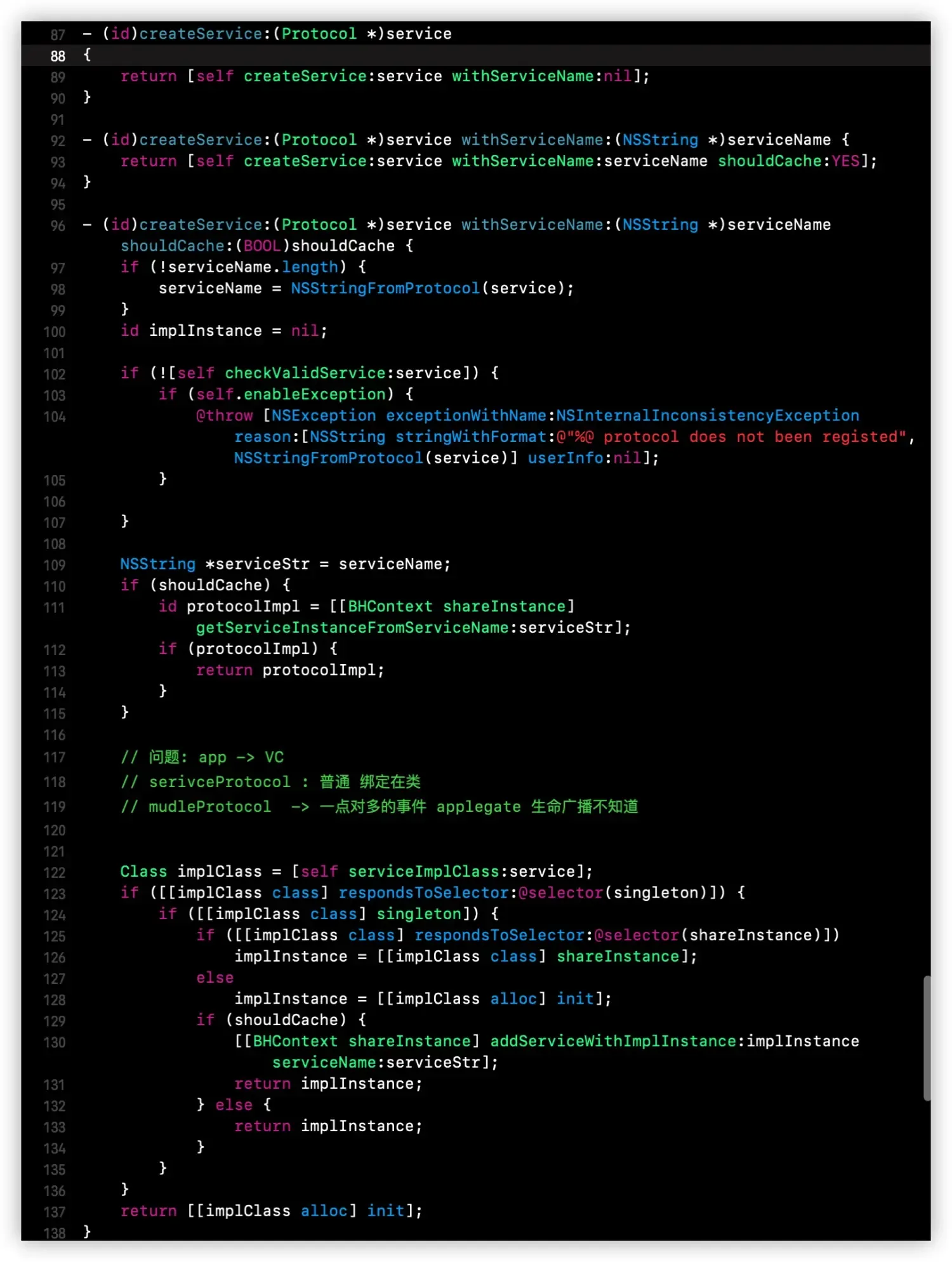

createService会先检查Protocol协议是否是注册过的.然后接着取出字典里面对应的Class，如果实现了shareInstance方法，那么就创建一个单例对象，如果没有，那么就创建一个实例对象.如果还实现了singleton，就能进一步的把implInstance和serviceStr对应的加到BHContext的servicesByName字典里面缓存起来.这样就可以随着上下文传递了

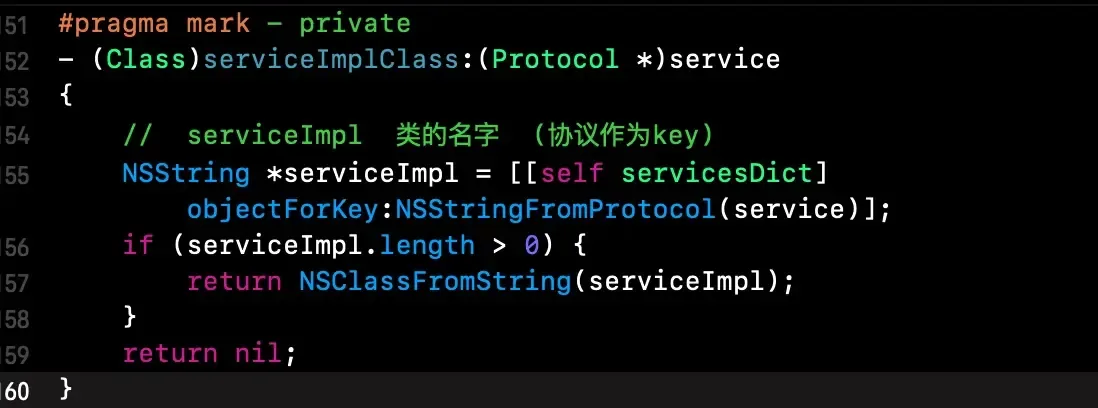

进入serviceImplClass实现，从这里可以看出protocol和类是通过字典绑定的，protocol作为key，serviceImp（类的名字）作为value.

Module & Protocol

简单的总结一下:

• 对于Module：数组存储
• 对于Protocol：通过字典将protocol与类进行绑定，key为protocol，value为 serviceImp即类名.

辅助类说明

• BHConfig类：是一个单例，其内部有一个NSMutableDictionary类型的config属性，该属性维护了一些动态的环境变量，作为BHContext的补充存在

• BHContext类：是一个单例，其内部有两个NSMutableDictionary的属性，分别是modulesByName 和 servicesByName.这个类主要用来保存上下文信息的.例如在application:didFinishLaunchingWithOptions:的时候，就可以初始化大量的上下文信息



• BHTimeProfiler类：用来进行计算时间性能方面的Profiler
• BHWatchDog类：用来开一个线程，监听主线程是否堵塞.

写在后面

和谐学习,不急不躁.我还是我,颜色不一样的烟火.
